Installation et utilisation d'un évaporateur rotatif RV 8

Sommaire

Guide d’installation
Guide d’utilisation
- Mise en marche
- Mise en arrêt

Guide d’installation

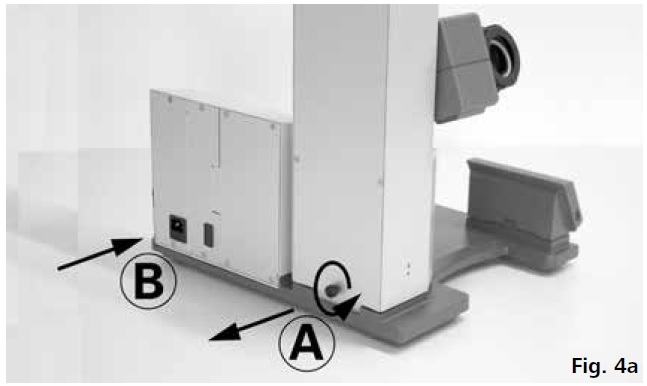

1. Enlever les vis de transport
2. Mettre en place tous les supports

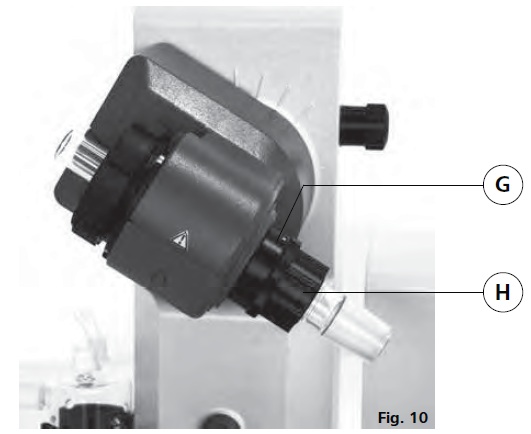

3. Orienter la partie du support qui tient le tube à vapeur et le visser avec la vis de transport

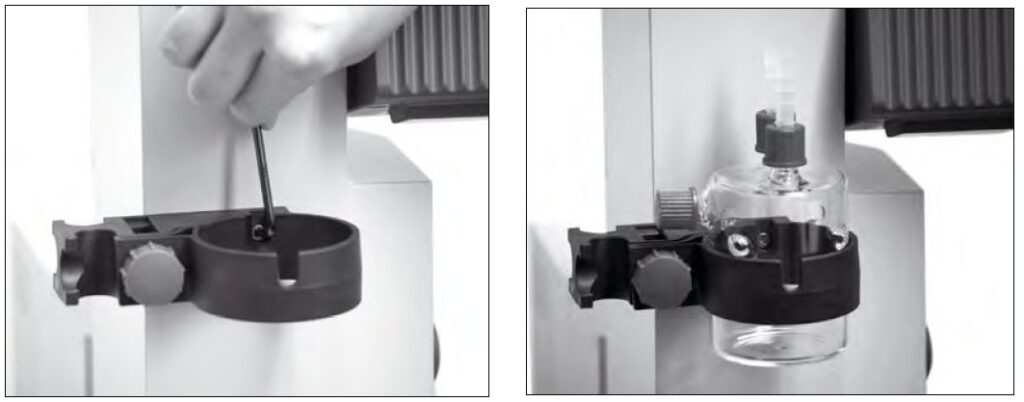

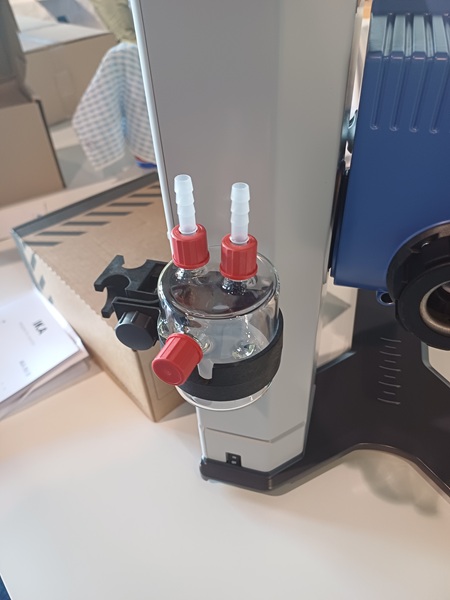

4. Mettre en place le flacon de Woulfe

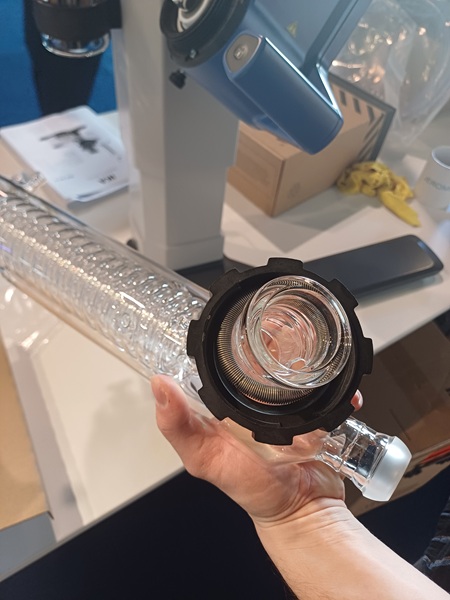

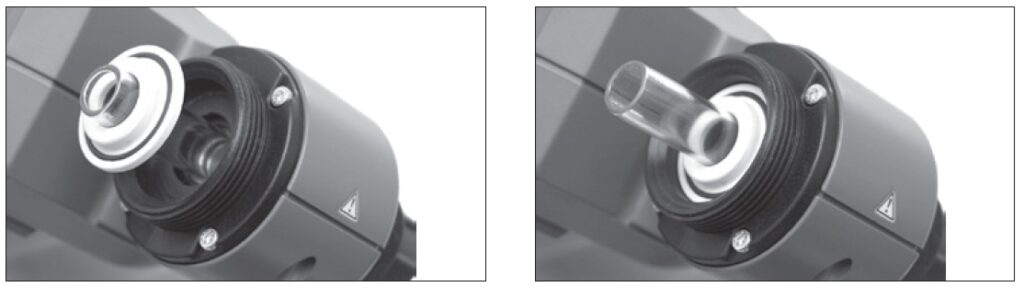

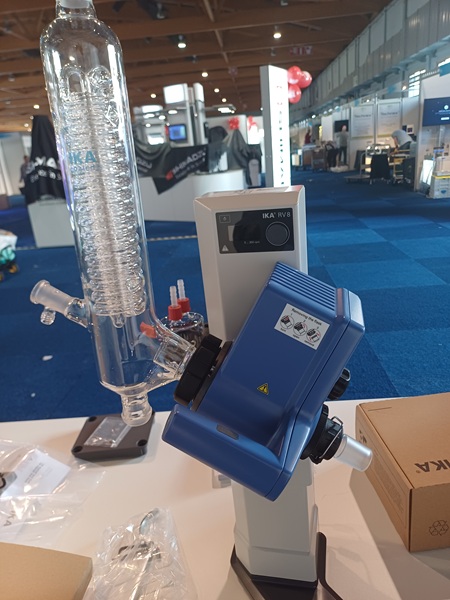

5. Monter le stand et mettre en place le tube à vapeur et bien mettre les joints

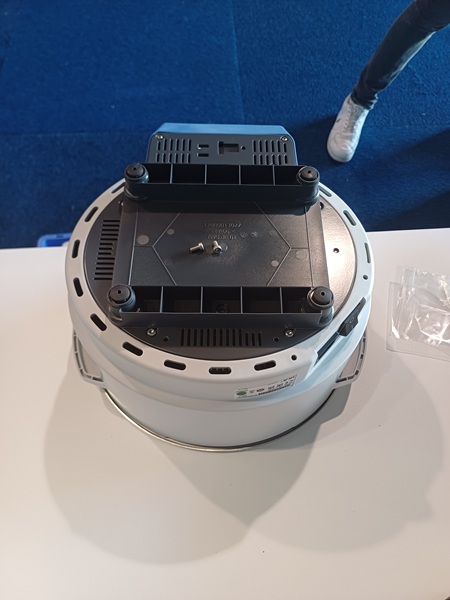

6. Mettre en place le bain en enlevant les vis de protection

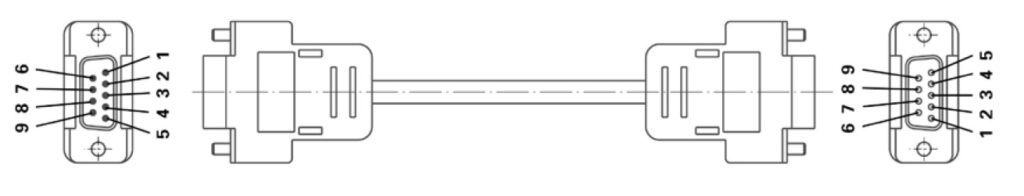

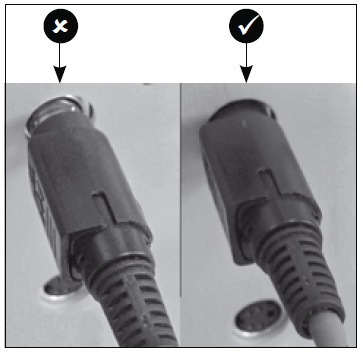

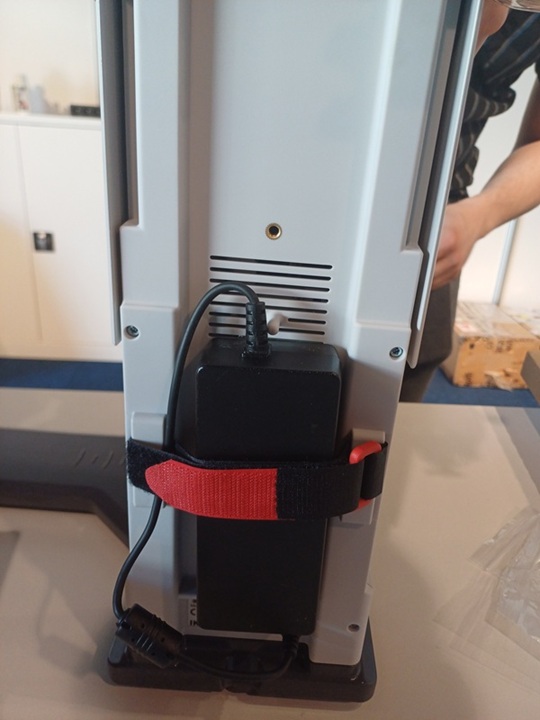

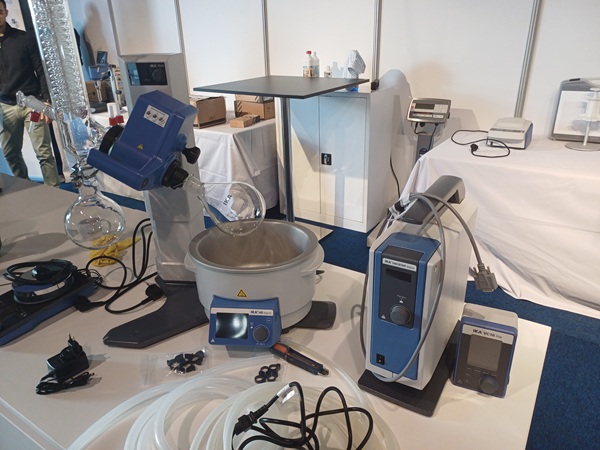

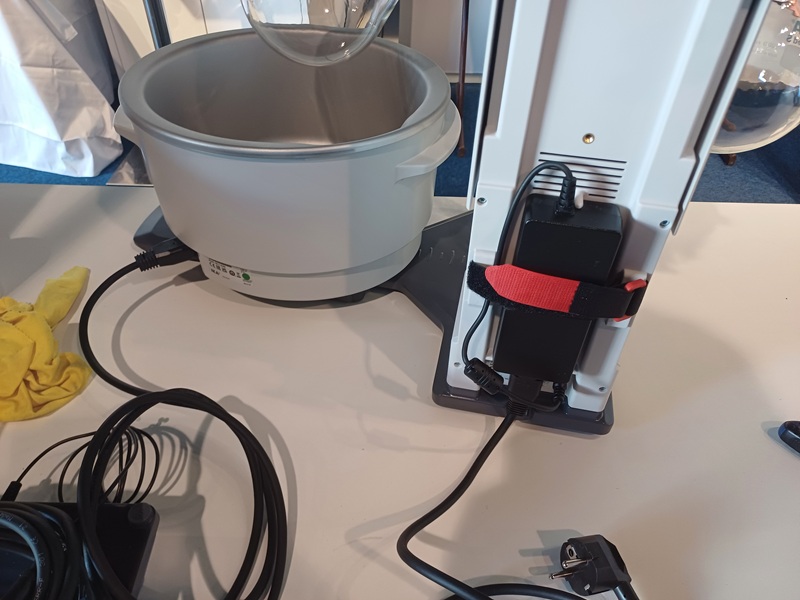

7. Relier les panneaux de contrôle et les partis qu’il contrôle avec les câbles

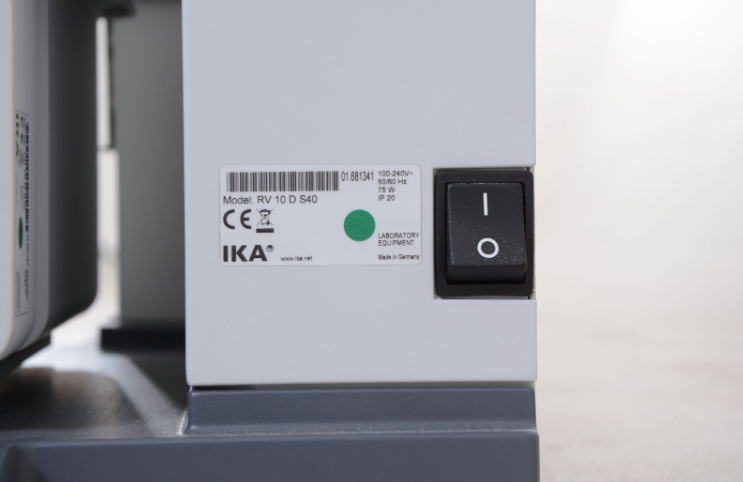

8. Brancher l’appareil sur une prise

Guide d’utilisation

Mise en marche

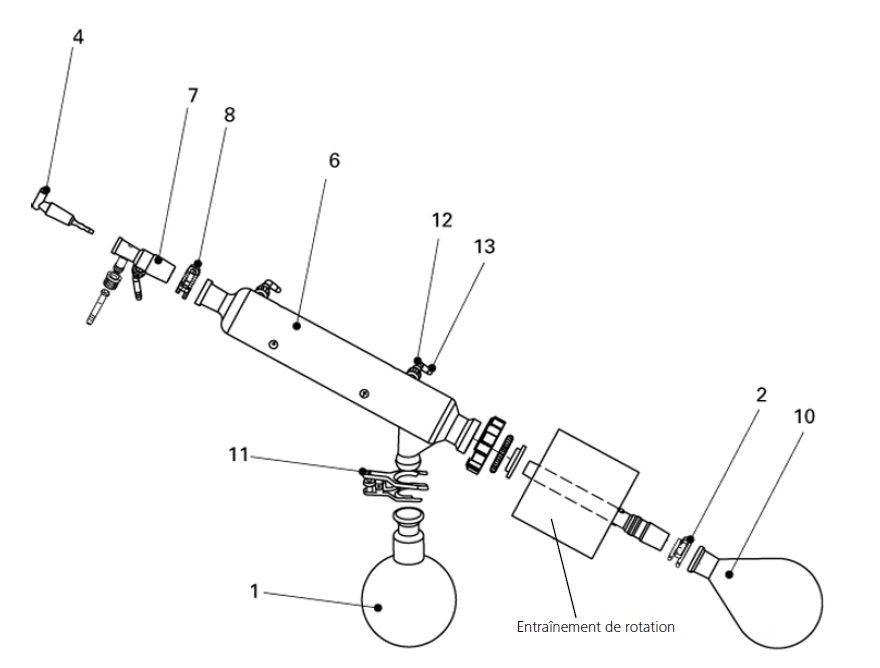

1. Mettre en place les différentes verreries (Ballon, réfrigérant…) et vérifier que les raccordements sont bien placés et serrés.
2. Allumer l’appareil ainsi que le bain et attendre que sa température soit stable.
3. Faire descendre le levage et mettre le ballon en rotation
4. Fermer toutes les valves et mettre en route la pompe préalablement réglée.
5. Optionnel : Utiliser le tuyau afin de remplir le ballon lorsque le dispositif est en marche

Mise en arrêt

1. Lever le dispositif de levage en arrêtant la rotation du ballon et la chauffe du bain.

2. Après avoir bien attendu que les vapeurs se soit bien condensées, couper la pompe et ouvrir les valves pour que la pression du système soit une pression atmosphérique

3. Récupérer les ballons contenant les liquides ou les solides

4. Nettoyer les dispositifs à l’eau ou à l’acétone

Pour des informations plus détaillées, nous vous invitons à consulter la manuel :

Manuel IKA RV 8 Evaporateur Rotatif
