Aide à la sélection du bon évaporateur rotatif

Contenu

Comparaison basique des modèles
Evaporateur rotatif IKA RV 3
Evaporateur rotatif IKA RV 8
Evaporateur rotatif IKA RV 10 digital
Evaporateur rotatif IKA RV 10 auto pro
Paramètres importants pour le choix de votre évaporateur rotatif
Tableau complet récapitulatif
Conclusion

Comparaison basique des modèles

	RV 3	RV 8	RV 10 digital	RV 10 auto pro
Régulation de la pompe	Manuel	Manuel	Manuel	Automatique
Système de régulation du vide	Vitesse de la pompe	Vitesse de la pompe	Vitesse de la pompe / Régulation par Valve	Vitesse de régulation de la pompe / Valve
Réglage du bain	Manuel	Manuel	Manuel	Manuel / Automatique
Température maximum du bain	99°C	180°C	180°C	180°C
Levage	Manuel	Manuel	Motorisé	Motorisé (automatique)
Minuteur	Non	Non	Oui	Oui avec levage automatique
Sens de rotation réversible	Non	Non	Oui	Oui
Programme préenrégistré	Non	Non	Non	Oui
Programmable	Non	Non	Non	Oui

Nous vous proposons la gamme IKA, comprenant le RV 3, le RV 8, et les RV 10 que nous vous présentons ci-dessous.

Nos évaporateurs rotatifs

Evaporateur rotatif IKA RV 3

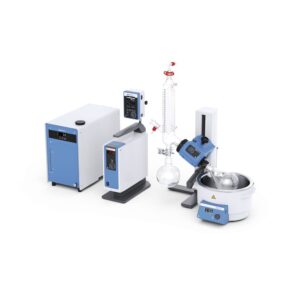

IKA RV 3 pro V-C Complete Évaporateur rotatif Le modèle RV 3 est le plus économique que nous proposons.

Il possède une montée manuelle
Des boutons de réglages simples
Un bain de 4 L pouvant aller jusqu’à 90°C
Refroidisseur et pompe à vide disponible dans les différents packs

Il sera l’outil parfait pour tout séchage, élimination de solvant et distillation.

Pour avoir une solution complète, il sera nécessaire d’avoir :

Une pompe à vide
Un refroidisseur à recirculation
Le réfrigérant et les ballons
Et tous les câbles, tuyaux vides et eaux

Il existe des packs avec un condenseur à glace carbonique (nommé DRY-ICE) permettant d’utiliser cette glace pour refroidir les vapeurs (jusqu’à -70°C).

Les différentes configurations du RV 3

	RV 3 FLEX	RV 3 V	RV 3 V-C	RV 3 with Dry Ice Condenser	RV 3 with Dry Ice Condenser, Coated	RV 3 pro V-C complete
Pompe à vide	Non	Non	Non	Non	Non	Oui
Régulateur de vide	Non	Non	Non	Non	Non	Oui
Tube à vide	Sans	Sans	Sans	Sans	Sans	Avec
Réfrigérant	Non	Réfrigérant vertical	Réfrigérant vertical	Condenseur à glace carbonique	Condenseur à glace carbonique, revêtu	Réfrigérant vertical, traité
Tuyaux de raccordement d’eau	Sans	Sans	Sans	Sans	Sans	Avec
Verrerie	Non	Oui	Oui, traité	Oui	Oui, traité	Oui, traité
Refroidisseur	Non	Non	Non	Non	Non	Oui

Les modèles RV 3

Evaporateur rotatif IKA RV 8

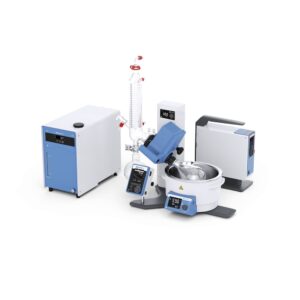

IKA RV 8 pro V-C Complete Évaporateur rotatif Le modèle RV 8 comprend tous les avantages du RV 3 ainsi que :

Une levée manuelle équipée d’une aide afin de pouvoir lever et baisser le ballon d’évaporation plus facilement
Un bain adapté à l’utilisation d’huile lui permettant d’aller jusqu’à 180°C.
Présence d’écrans qui affichent en direct la vitesse de rotation, la valeur de la pression ainsi que la température du bain.

Les différentes configurations du RV 8

	RV 8 Flex	RV 8 V	RV 8 V-C	RV 8 with Dry Ice Condenser	RV 8 with Dry Ice Condenser, coated	RV 8 pro V-C Complete
Pompe à vide	Non	Non	Non	Non	Non	Oui
Régulateur de vide	Non	Non	Non	Non	Non	Oui
Tube à vide	Sans	Sans	Sans	Sans	Sans	Avec
Réfrigérant	Non	Réfrigérant vertical	Réfrigérant vertical	Condenseur à glace carbonique	Condenseur à glace carbonique, revêtu	Réfrigérant vertical, traité
Tuyaux de raccordement d’eau	Sans	Sans	Sans	Sans	Sans	Avec
Verrerie	Non	Oui	Oui, traité	Oui	Oui, traité	Oui, traité
Refroidisseur	Non	Non	Non	Non	Non	Oui

Les modèles RV 8

Evaporateur rotatif IKA RV 10 digital

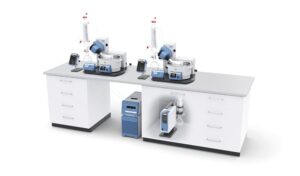

IKA RV 10 digital pro V-C double Complete Evaporateur rotatif Le modèle RV 10 digital comprend tous les avantages du RV 8 ainsi que :

Levage motorisé
Deux types possibles de régulation du vide. La régulation par vitesse de rotation de la pompe, ou par ouverture de la valve de régulation.

Cette régulation par la valve permet d’avoir deux évaporateurs rotatifs sur une seule pompe et un seul refroidisseur (RV 10 Digital pro Double).

Les différentes configurations du RV 10 digital

	RV 10 digital FLEX	RV 10 digital V	RV 10 digital V-C	RV 10 digital with Dry Ice Condenser, coated	RV 10 digital with Dry Ice Condenser	RV 10 digital pro V double Complete	RV 10 digital pro V-C Complete	RV 10 digital pro V-C double Complete
Evaporateur rotatif	Simple	Simple	Simple	Simple	Simple	Double	Simple	Double
Pompe à vide	Non	Non	Non	Non	Non	Oui	Oui	Oui
Régulateur de vide	Non	Non	Non	Non	Non	Oui	Oui	Oui
Tube à vide	Sans	Sans	Sans	Sans	Sans	Avec (double)	Avec	Avec
Réfrigérant	Non	Réfrigérant vertical	Réfrigérant vertical	Condenseur à glace carbonique	Condenseur à glace carbonique	Réfrigérant vertical (double)	Réfrigérant vertical	Réfrigérant vertical (double)
Tuyaux de raccordement d’eau	Sans	Sans	Sans	Sans	Sans	Avec (double)	Avec	Avec
Verrerie	Non	Oui	Oui, traité	Oui, traité	Oui	Oui (double)	Oui	Oui (double)
Refroidisseur	Non	Non	Non	Non	Non	Oui (double)	Oui	Oui (double)

Les modèles RV 10 digital

Evaporateur rotatif IKA RV 10 auto pro

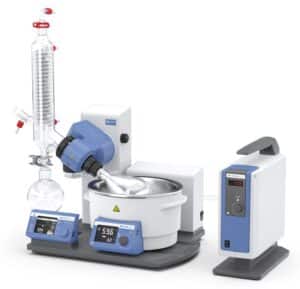

IKA RV 10 auto pro V-C Évaporateur rotatif Le modèle RV 10 auto pro comprend tous les avantages du RV 10 digital ainsi que :

Paramétrable et programmable par un seul écran de contrôle.
Programme pour distiller et éliminer des solvants automatiquement ou encore pour éliminer un volume défini au préalable.
Programme de nettoyage
Système de levage automatique du ballon au bout du temps réglé par le minuteur ou encore en cas de coupure d’électricité.

Il est donc le modèle nécessitant le moins de surveillance et le plus automatisé de la gamme.

Les différentes configurations du RV 10 auto pro

	RV 10 auto pro FLEX	RV 10 auto pro V	RV 10 auto pro V-C Complete	RV 10 auto pro V-C
Pompe à vide	Oui	Oui	Oui	Oui
Tube à vide	Sans	Sans	Avec	Sans
Réfrigérant	Sans	Réfrigérant vertical	Réfrigérant vertical	Réfrigérant vertical
Tuyaux de raccordement d’eau	Sans	Sans	Avec	Sans
Verrerie	Sans	Avec	Avec, traité	Avec, traité
Refroidisseur	Sans	Sans	Avec	Sans

Les modèles RV 10 auto pro

Paramètres importants pour le choix de votre évaporateur rotatif

Pour faire votre choix, il est essentiel d’identifier au préalable vos besoins, notamment votre type d’utilisation et le solvant que vous souhaitez éliminer ou distiller.

1. Le composé d’intérêt

Le solvant, l’arôme ou tout autre composé que vous souhaitez distiller détermineront la température du bain et la pression au sein de l’appareil. En effet, plus une substance est volatile, moins il sera nécessaire de chauffer le bain, ou moins le vide requis sera élevé. Par exemple, si votre composé ne se distille pas à 90°C et à 1 mbar, il vous faudra envisager des modèles comme le RV 8 ou l’un des modèles RV 10.

2. La précision

Le deuxième paramètre crucial est la précision de l’appareil. Le modèle RV 3 peut atteindre des pressions très faibles, mais ses curseurs, notamment pour la rotation, ne sont pas reliés à un écran, ce qui rend difficile la détermination précise de la vitesse de rotation du ballon. De plus, si vous avez besoin d’un minuteur intégré, il sera préférable de vous orienter vers un modèle RV 10.

3. L’automatisme

Le troisième paramètre important concerne l’automatisme de l’appareil. Le modèle RV 10 Auto Pro, totalement automatique et doté de programmes préenregistrés ou programmables par l’utilisateur, est le choix à privilégier si vous avez besoin de fonctionnalités automatisées. Il est équipé de nombreux détecteurs (température, pression, etc.) et d’une bibliothèque de solvants, ce qui lui permet de contrôler ce qui s’évapore du ballon et d’arrêter automatiquement la distillation dès qu’il n’y a plus de composé à évaporer.

Pour tout conseil d’utilisation pour une distillation n’hésitez pas à consulter l’actualité sur la distillation par évaporateur rotatif.

Tableau complet récapitulatif

Voici le tableau comparatif des différents modèles de produits dans leurs packs Complete.

	RV 10 auto pro V-C Complete	RV 10 digital pro V-C Complete	RV 8 pro V-C Complete	RV 3 pro V-C Complete
Précision de rotation	± 1 rpm	± 1 rpm	± 1 rpm	± 1 rpm
Gamme de rotation	5 – 300 rpm	5 – 280 rpm	20 – 300 rpm	20 – 300 rpm
Sens de rotation réversible	Oui	Oui	Non	Non
Lecteur de la valeur	Ecran	Ecran	Ecran	Curseur
Précision sur température du bain	± 1 °K	± 1 °K	± 1 °K	Analogique
Gamme de température du bain	20 – 180 °C	20 – 180 °C	20 – 180 °C	20 – 99 °C
Puissance de chauffage	1 400 W	1 400 W	1 400 W	1 400 W
Liquide dans le bain utilisable	Eau et Huile	Eau et Huile	Eau et Huile	Eau
Volume du bain	4 L	4 L	4 L	4 L
Volume de liquide à mettre dans le bain	3 L	3 L	3 L	3 L
Masse maximum du ballon	3 kg	3 kg	3 kg	3 kg
Levée	Motorisé	Motorisé	Motorisé	Manuel
Hauteur de la levée	140 mm	140 mm	120 mm	150 mm
Minuteur	Oui, avec levage automatique	Oui	Non	Non
Liens entre les différents constituants	Oui	Oui, si connexion avec ordinateur / Non	Non	Non
Régulateur de vide	Oui, compris dans l’évaporateur rotatif	Oui, dans le pack	Oui, dans le pack	Oui, dans le pack
Plage de régulation du vide	1 050-1 mbar	1 100-1 mbar	1 100-1 mbar	1 100-1 mbar
Précision sur la pression	±1 mbar	±1 mbar	±1 mbar	±1 mbar
Régulation du vide	Vitesse de rotation de la pompe / Ouverture de la valve	Vitesse de rotation de la pompe / Ouverture de la valve	Vitesse de rotation de la pompe	Vitesse de rotation de la pompe
Utilisation de programme depuis l’appareil	Oui	Non	Non	Non
Programmation de méthode depuis l’appareil	Oui	Non	Non	Non
Calculateur de paramètres physico-chimiques	Oui	Non	Non	Non
Indication de la pression nécessaire pour évaporer les différents solvants	Oui	Oui	Non	Non
Méthode pour éliminer des volumes fixes	Oui	Non	Non	Non
Bibliothèque de solvants intégré	Oui	Non	Non	Non
Messages d’erreur	Phrases	Erreurs numérotées	Erreurs numérotées	Erreurs numérotées
Programme de sécurité en cas de coupure de courant	Oui, avec méthode automatique ou volume	Non	Non	Non
Programme de nettoyage	Oui	Non	Non	Non

Conclusion

Pour choisir son évaporateur rotatif, il est donc primordial d’identifier ses besoins, car chaque modèle a une utilisation, une précision, une gamme de vide et de température associées.

Si vous avez besoin de renseignement supplémentaire ou encore de conseil sur le choix de votre évaporateur, n’hésitez pas à nous contacter ou à consulter notre FAQ.

Personnaliser votre évaporateur rotatif

Vous recherchez une configuration qui correspond à vos besoins? IKA a mis en place une configurateur qui vous permets de personnaliser votre évaporateur rotatif et de demander votre devis. Il vous suffit de cliquer sur le bouton ci-dessous et de faire vos choix.
