Distillation avec un évaporateur rotatif
Qu’est-ce qu’un évaporateur rotatif ?
Un évaporateur rotatif est un instrument spécifiquement conçu pour l’évaporation des solvants sous vide. L’évaporateur est constitué d’un bain chauffant avec un ballon rotatif, dans lequel vous distribuez le liquide comme une fine couche sur les parois chaudes, afin qu’il puisse s’évaporer facilement. Vous réglez l’évaporation à l’aide des changements de la température du bain chauffant, la taille du ballon, la pression de la distillation et la vitesse de la rotation.
Quelques évaporateurs rotatifs
Construction de base d’un appareil à distillation
| Partie évaporation |
Ici vous créez le mélange à évaporer par chauffage. |
| Partie séparation / fractionnaire |
Ici la séparation du solvant et des composants peu volatils ou moins volatils a lieu. |
| Partie condensation / refroidissement |
Initialement, cette section était uniquement requise quand le distillat devait être ré-utilisé. Aujourd’hui, la condensation doit être la plus complète possible pour des questions d’écologie. |
| Partie collection |
Ici les différents condensats sont collectés. |

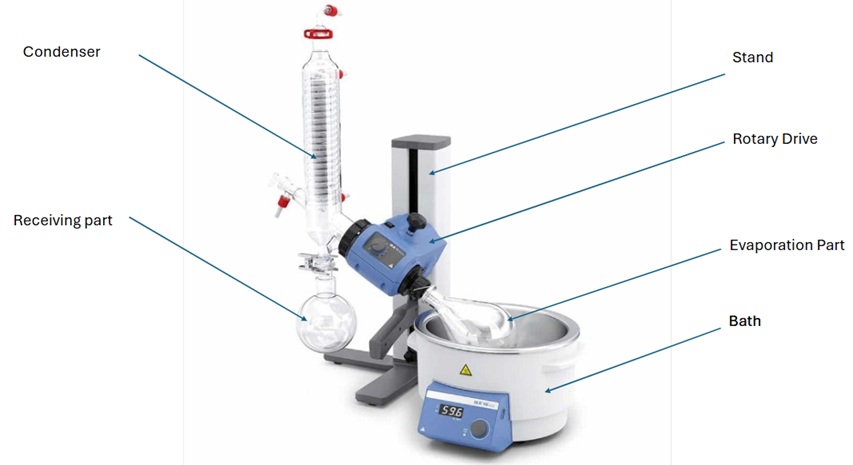

Principes de fonctionnement d’un évaporateur rotatif
| Partie évaporation |
Vous chauffez le solvant à l’aide du bain chauffant. Une couche fine de solvent se forme sur la surface intérieure du ballon à évaporation rotatif, ce qui résulte en un taux d’évaporation plus élevé. La rotation assure un mélange homogène de votre échantillon et prévient la surchauffe dans le ballon. |
| Entraînement rotatif | L’entraînement fournit une rotation continue du ballon à évaporation pour les raisons mentionnées ci-dessus. |
| Partie condensation |
La vapeur du solvant coule à haute vitesse dans la partie condensation (condenseur) de l’évaporateur rotatif. Pendant cette phase, l’énergie dans la vapeur du solvant est transférée au milieu de refroidissement (généralement de l’eau) et le solvant condense. Le solvant condensé coule alors, grâce à la gravité, dans le ballon récepteur. |
| Ballon récepteur | Le ballon récepteur sert à collecter le solvant condensé. |
| Vide | Vous utilisez le vide pour baisser le point d’ébullition afin d’augmenter l’efficacité du processus de distillation. |
Advantages de l’évaporateur rotatif
Comparé avec un appareil statique
Avec un évaporateur rotatif à vide, vous pouvez effectuer vos distillations d’une façon rapide et simple.
La capacité d’évaporation d’un évaporateur rotatif est à peu près 4 fois plus élevée que celui d’un appareil de distillation statique traditionnel. La transmission de chaleur dans le bain chauffant et dans le ballon est nettement améliorée grâce à la rotation du ballon à évaporation. La rotation rend la surface active dans le ballon plus grande, ce qui accélère l’évaporation. Comme le liquide ne reste que très brièvement sur un point unique de la paroi du ballon, il est soumis à un stress minimum pendant la distillation : pas de surchauffe, pas d’incrustation… En plus, la rotation réduit nettement les chocs et la formation de mousse.
Applications pour les évaporateurs rotatifs
- La distillation de solvants
- La concentration de solutions et de suspensions
- La cristallisation et la décristallisation
- La synthèse et la purification des produits chimiques fins
- L’extraction Soxhlet
- Le séchage des poudres et des granules
- Le recyclage des solvants
Personnaliser votre évaporateur rotatif
Vous recherchez une configuration qui correspond à vos besoins? IKA a mis en place une configurateur qui vous permets de personnaliser votre évaporateur rotatif et de demander votre devis. Il vous suffit de cliquer sur le bouton ci-dessous et de faire vos choix.
Avez-vous encore des question ou des doutes ? N’hésitez pas à nous contacter !
