Questions à se poser pour sélectionner le bon microscope
1. De quel type de microscope avez-vous besoin et que voulez-vous examiner ?
Kern vous propose des différentes types de microscopes qui servent aux différentes applications, notamment :
- Microscope à lumière transmise : utilisé essentiellement pour les échantillons transparents/translucides
- Microscope stéréo : utilisé pour le contrôle de surfaces et le contrôle de qualité. Ces microscopes offrent une effet stéréo (c’est à dire une vue 3D) et une grossissement d’entre 6x et 90x, et sont utilisés pour de petits échantillons, mais visible à l’oeil humain
- Microscope à contraste de phase : nécessaire pour les échantillons peu contrastés/très translucides
- Microscope fluorescent : pour voir différentes plages de longueurs d’onde/spectres colorés
- Microscope polarisant : nécessaire pour identifier la réfraction de la lumière dans les cristaux
- Microscope métallurgique : utilisé essentiellement pour les minéraux ou pour le contrôle des surfaces métallurgiques. Ces microscopes n’offrent pas d’effet stéréo (vue 3D); ils ont une capacité de grossissement entre 50x et 800x
- Microscope inversé : utilisé essentiellement pour les grands ou gros échantillons
2. De quel tube avez-vous besoin pour votre application ?
Vous pouvez choisir d’entre quatre types de tube, qui correspondent à des utilisations différentes :
- Tube monoculaire : observation par un seul oeil = 1 oculaire disponible
- Tube binoculaire : observation par les deux yeux = 2 oculaires disponibles
- Tube trinoculaire : observation par les deux yeux + possibilité de raccorder une caméra
- Tube numérique : observation par les deux yeux + caméra intégrée
3. Quel éclairage vous faut-il pour votre application ?
Il existe 5 options d’éclairage qui conviennent à différents environnements et différents microscopes :
- Éclairage halogène à lumière transmise : très bon éclairage/convient aussi aux fonds noirs et au contraste de phase
- Éclairage LED à lumière transmise : très longue durée de vie/aucun dégagement de chaleur
- Éclairage halogène à lumière incidente : éclairage d’appoint pour les microscopes métallurgiques et polarisants. Par exemple le Kern OKM-173, avec illumination halogène 30 W, notre microscope métallurgique le plus commun.
- Éclairage LED à lumière incidente : uniquement pour les microscopes stéréo

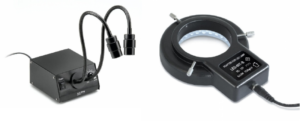

- Éclairage externe : les éclairages externes tels que les anneaux lumineux et les cols-de-cygne (câbles de lumière froide), etc. peuvent être commandés en accessoires comme sources lumineuses supplémentaires
Conseils :
- Il est possible pour un microscope d’avoir plusieurs types d’éclairage. Par exemple, le OKO-178 de Kern, notre microscope métallurgique le plus avancé, dispose d’un éclairage LED à lumière incidente et à lumière transmise de 5W.
- Les lampes halogènes restent la norme pour les microscopes optiques, car elles offrent une meilleure luminosité.
- Les éclairages LED durent beaucoup plus longtemps et présentent l’avantage de ne dégager presque aucune chaleur. C’est pourquoi nous privilégions l’éclairage LED sur les microscopes stéréo.
4. Avez-vous besoin d’un éclairage de Köhler ?
Si vous choisissez un éclairage de Köhler fixe et pré centré, le condenseur est centré, réglable en hauteur et focalisable, et des diaphragmes de champ/diaphragmes d’ouverture sont disponibles.
5. Combien d’objectifs souhaitez-vous utiliser ?
Vous pouvez choisir entre trois (revolver à objectives triple), quatre (revolver à objectifs quadruple) et cinq objectifs (revolver à objectifs quintuple).
6. Quel grossissement (quel objectif) vous faut-il ?
Kern vous propose des objectifs qui grossissent entre 40 et 1 000 fois (si vous utilisez l’oculaire 10x)
Conseil :
Formule de grossissement :
Grossissement de l’objectif x grossissement de l’oculaire = grossissement total
Formule de grossissement pour les microscopes stéréo :
Grossissement de l’oculaire x grossissement de l’objectif (zoom) = grossissement total
7. De quel polissage (quelle qualité) de lentille avez-vous besoin ?
Vous avez les choix suivantes :
- Achromatique (lentilles standard selon DIN)
- Plan achromatique (lentilles standard selon DIN)
- Infinity E-Plan / Semi Plan (objectif corrigé à l’infini)
- Infinity Plan achromatique (objectif corrigé à l’infini)
8. Quel diamètre d’oculaire (champ visuel) et quel grossissement d’oculaire souhaitez-vous ?
Grossissement 10x |
Compensation dioptrique |
Ø 18 mm | Oui, d’un côté |
Ø 18 mm avec pointeur | Oui, des deux côtés |
Ø 18 mm avec échelle de 0,1 mm | Non |
Ø 20 mm | |
Ø 20 mm avec échelle de 0,1 mm |
9. Avez-vous besoin d’une caméra (pour la documentation) ?
Si c’est le cas, pour un microscope trinoculaire, utilisez toujours un adaptateur de monture C pour raccorder une caméra !
10. Avez-vous besoin d’autres éléments ?
Kern vous propose les accessoires suivantes :
- Élément à fond noir
- Kit de polarisation
- Kit de fluorescence
- Kit de contraste de phase
- Filtres de couleurs
- Objectifs supplémentaires

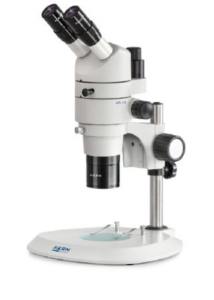

Questions supplémentaires à se poser pour sélectionner le bon microscope stéréo
A. Quel système optique souhaitez-vous ?
Kern vous propose deux systèmes :
- Greenough : faisceaux totalement séparés
- Parallèle : faisceaux totalement séparés qui se déplacent parallèlement
B. De quel type de grossissement avez-vous besoin ?
- Objectif variable : changement de grossissement par rotation de l’objectif
- Zoom : grossissement progressif
C. Quelle distance de travail vous faut-il ?
Conseil : la distance frontale est la distance entre l’objectif et le porte-objet.
D. Quelle taille de champ visuel vous faut-il ?
Conseil : Le champ d’observation est la zone éclairée qui apparaît au manipulateur. Plus le grossissement (zoom) est important, plus le champ est restreint. Lorsqu’une zone est grossie et focalisée, l’échantillon ne peut plus être visualisé dans son intégralité.
