Hulp bij de keuze van de juiste microscoop

Inhoudsopgave

• Hoe kies je de juiste microscoop?
• Bijkomende vragen voor stereomicroscopen

Hoe kies je de juiste microscoop?

1. Welk soort microscoop heb je nodig en wat wil je onderzoeken?

Kern biedt je verschillende soorten microscopen, die elk geschikt zijn voor verschillende toepassingen, te weten:

• Microscoopset: voornamelijk gebruikt voor doorzichtige/doorschijnende monsters
• Stereomicroscoop: wordt bijvoorbeeld gebruikt voor de inspectie van oppervlakken en kwaliteitscontroles. Deze microscopen bieden een stereo-effect (dat wil zeggen een 3D-zicht) en een vergroting tussen 6x en 90x. Ze worden gebruikt voor kleine monsters die met het blote oog te zien zijn.
• Fasecontrastmicroscoop: nodig voor extreem doorschijnende monsters of monsters met een minimaal contrast
• Fluorescentiemicroscoop: om verschillende golflengtegebieden en kleurenspectra te zien
• Polarisatiemicroscoop: nodig om de brekingsindex in bijvoorbeeld kristallen en zuren vast te stellen
• Metallurgische microscoop: voornamelijk gebruikt om mineralen en materialen te testen en voor de inspectie van metallurgische oppervlakken. Deze microscopen bieden geen stereo-effect (3D-zicht); ze kunnen tussen 50x en 800x vergroten.
• Omkeermicroscoop: voornamelijk gebruikt voor grote of dikke monsters, bijvoorbeeld celculturen

2. Welk soort tubus heb je nodig voor jouw toepassing?

Je hebt de keuze uit vier soorten tubus, elk voor een ander soort gebruik:

• Monoculaire tubus: om met één oog te kijken = 1 oculair
• Binoculaire tubus: om met beide ogen te kijken = 2 oculairs
• Trinoculaire tubus: om met beide ogen te kijken + extra optie om een camera aan te sluiten
• Digitale tubus: om met beide ogen te kijken + geïntegreerde camera

3. Welke verlichting heb je nodig voor jouw toepassing?

Er zijn vijf soorten verlichting die elk geschikt zijn voor verschillende omgevingen en verschillende microscopen:

• Halogeen doorverlichting: biedt een zeer goede verlichting en is daarom geschikt voor donkere achtergronden en fasecontrasten
• Led doorverlichting: heeft een extreem lange levensduur en produceert geen hitte
• Halogeenverlichting: biedt extra verlichting voor bijvoorbeeld polarisatie- en metallurgische microscopen. Bijvoorbeeld voor de Kern OKM-173 met 30 W halogeenverlichting, onze meest gangbare metallurgische microscoop
• Ledverlichting: alleen voor stereomicroscopen

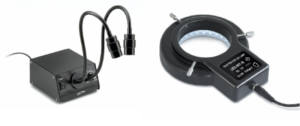

• Externe verlichting: kun je apart als toebehoren bestellen. Je kunt kiezen uit ringverlichtingen en zwanenhalsverlichting (koudlichtbron).

Tips:

• Microscopen kunnen meerdere soorten verlichting hebben. Bijvoorbeeld: de Kern OKO-178, onze meest geavanceerde metallurgische microscoop, heeft een led doorverlichting en een gewone ledverlichting van 5W.
• Halogeenverlichting is nog steeds de norm voor optische microscopen omdat het helderder is.
• Ledverlichting heeft een langere levensduur en heeft als voordeel dat het geen hitte produceert. Daarom gebruikt Kern standaard ledverlichting voor zijn stereomicroscopen.

4. Heb je Köhler-verlichting nodig?

Als je vaste voorgecentreerde Köhler-verlichting nodig hebt, is de condensor gecentreerd, kan hij worden scherpgesteld en kan de hoogte ervan worden versteld. Lichtvelddiafragma en openingsdiafragma zijn beschikbaar.

Als je volledige Köhler-verlichting nodig hebt, kan de condensor volledig worden gecentreerd en scherpgesteld, en zijn lichtvelddiafragma en openingsdiafragma beschikbaar.

5. Hoeveel objectieven wil je gebruiken?

Je kunt kiezen uit 3 objectieven (viervoudige objectiefrevolver met drie objectieven), 4 objectieven (viervoudige objectiefrevolver), en 5 objectieven (vijfvoudige objectiefrevolver).

6. Welke vergroting (objectieven) heb je nodig?

Kern biedt je objectieven die 40 tot 1000 keer kunnen vergroten (als je het oculair gebruikt dat 10x vergroot).

Tip:

Berekening van de vergroting:

Vergroting objectief x vergroting oculair = totale vergroting

Berekening van de vergroting voor stereomicroscopen:

Vergroting oculair x vergroting objectief (zoom) = totale vergroting

7. Van welke kwaliteit moet je objectief zijn?

Je hebt de keuze uit de volgende opties:

• Achromatisch (standaard objectief volgens DIN-normen)
• Achromatisch plan (standaard objectief volgens DIN-normen)
• Infinity E-plan / Semi Plan (sterk gecorrigeerd objectief)
• Achromatisch Infinity Plan (sterk gecorrigeerd objectief)

8. Welke diameter wil je dat het oculair heeft (voor je gezichtsveld) en welke oculairvergroting heb je nodig?

9. Heb je een camera nodig voor de documentatie?

Zo ja, dan moet je altijd een C-mount adapter voor je trinoculaire microscoop gebruiken om een camera aan te sluiten!

10. Heb je nog andere functies nodig?

Kern biedt je de volgende accessoires:

• Donkerveldelement
• Polarisatie-eenheid
• Fluorescentie-eenheid
• Fasecontrasteenheid
• Kleurfilter
• Extra objectieven

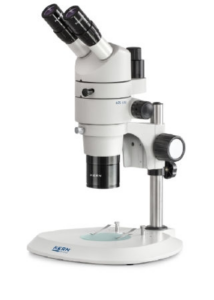

Bijkomende vragen voor stereomicroscopen

A. Welk optisch systeem heb je nodig?

Kern biedt je twee systemen:

• Greenough: de tuben zijn volledig van elkaar gescheiden
• Parallel: de tuben zijn volledig van elkaar gescheiden, maar bewegen parallel

B. Welke vergroting heb je nodig?

• Draaibaar objectief (hiermee kun je de vergroting aanpassen door het objectief de draaien)
• Zoom (continue vergroting)

C. Welke werkafstand heb je nodig?

Tip: de werkafstand is de afstand tussen het objectief en het monster

D. Hoe groot moet je gezichtsveld zijn?

Tip: het gezichtsveld is het gedeelte dat je door vergroting te zien krijgt. Als je sterk vergroot (zoom), is het gezichtsveld beperkt. Door te vergroten en scherp te stellen op een specifiek deel, kun je niet het hele monster zien.
