Inhoudsopgave
- Wat zijn ijkgewichten?
- Nauwkeurigheidsklassen van ijkgewichten
- Hoe vind ik het juiste ijkgewicht voor mijn weegschaal?
- Van messing tot RVS – voor ieder het passende testgewicht
- Welke gewichten zitten er in mijn KERN gewichtenset?
- Kalibratie van ijkgewichten
- Accessoires voor ijkgewichten
Wat zijn ijkgewichten?
IJkgewichten, ook wel controlegewichten of massastukken genoemd, zijn gewichten met een vaststaande gewichtswaarde, die helpen bij de kwaliteitscontrole en kalibratie van je weegschaal.
Kwaliteitscontrole van weegschalen aan de hand van ijkgewichten
Periodieke kwaliteitscontroles van je weegschaal zijn zeer belangrijk. Door een ijkgewicht op je weegschaal te plaatsen, kun je gemakkelijk controleren of je weegschaal het juiste gewicht nog nauwkeurig weergeeft. Zo kun je snel eventuele afwijkingen in het weegresultaat detecteren, en kun je door middel van kalibraties problemen in de toekomst voorkomen. Meer informatie over het juiste controlegewicht voor jouw weegschaal, vind je onder Hoe vind ik het juiste ijkgewicht voor mijn weegschaal?
Let op! Bij gebruik van onnauwkeurige of verkeerde controlegewichten zal je weegschaal foutieve weegresultaten weergeven. Laat je gewichten dus ook zeker periodiek controleren. Ontdek ons gamma controlegewichten of neem contact met ons op om je gewichten na te zien op hun juistheid.
Kalibratie van weegschalen aan de hand van ijkgewichten
Om je weegschaal te kalibreren, plaats je het gewicht op je weegschaal, voer je een paar handelingen uit en je weegschaal stelt zich af op het geplaatste gewicht. In onderstaande video kun je ontdekken hoe externe kalibratie werkt voor de Ohaus PR Series.
Raadpleeg de handleiding van je weegschaal om te zien welk ijkgewicht je voor jouw weegschaal moet gebruiken en hoe je jouw weegschaal kunt kalibreren. Kan je je handleiding niet vinden? Laat het ons weten en we zoeken deze op voor je.
Op deze pagina vind je meer informatie over ijking en kalibratie.
Nauwkeurigheidsklassen van ijkgewichten
Welk ijkgewicht je voor je kalibratie of kwaliteitscontrole dient te gebruiken, hangt af van de precisie van je weegschaal. Hoe preciezer je weegschaal het gewicht kan weergeven, hoe preciezer het ijkgewicht zal moeten zijn.
IJkgewichten worden door de OIML (de International Organization of Legal Metrology) in de internationaal geldende OIML-richtlijn R111-2004 ingedeeld in verschillende nauwkeurigheidsklassen. Iedere klasse is bedoeld voor een andere toepassing. We lichten ze hieronder kort toe.
OIML-klasse E1
Voor de kalibratie van ander referentiemateriaal en bij vergelijking met verschillende nationale standaarden. Niet voor algemeen gebruik in het laboratorium.
OIML-klasse E2
Voor kalibratie en ijking van analyseweegschalen met een nauwkeurigheid van 0,1 mg tot 0,01 mg (klasse 1 weeginstrumenten). Ook voor het ijken en kalibreren van gewichten uit de klasse F1.
OIML-klasse F1
Voor kalibratie en ijking van analyse-en precisieweegschalen met een afleesbaaheid van 0,01 g tot 0,001 g (klasse 1 en 2). Ook voor het ijken en kalibreren van gewichten uit de klasse F2.
OIML-klasse F2
Voor kalibratie en ijking van precisieweegschalen met een nauwkeurigheid tot 0,01 g (klasse 2). Ideaal voor universiteiten en scholen. Ook voor het ijken en kalibreren van gewichten uit de klasse M1 en M2
OIML-klasse M1
Voor kalibratie en ijking van commerciële weegschalen met een maximale nauwkeurigheid van 0,1 g (klasse 3). Ook voor het ijken en kalibreren van gewichten uit de klasse M2.
OIML-klasse M2
Voor kalibratie en ijking van weeginstrumenten gebruikt voor algemene commerciële transacties (klasse 3). Ook voor het ijken en kalibreren van gewichten uit de klasse M3.
OIML-klasse M3
Voor kalibratie en ijking van weeginstrumenten in klasse 3 en 4.
Juist gekozen controlegewichten met DKD-kalibratiecertificaat zijn de voorwaarde voor correct afgestelde en gekalibreerde weegschalen. Een regelmatige controle van je weegschalen met zulke controlegewichten helpt je bij het garanderen van je kwaliteitseisen en het halen van je QM-doelen.
Aangezien het passende controlegewicht pas door een bewijs van juistheid een ISO 9000ff-conform testmiddel wordt, bieden we je bij alle controlegewichten ook het passende DAkkS-DKD kalibratiecertificaat.

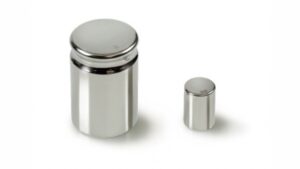

Hoe vind ik het juiste ijkgewicht voor mijn weegschaal?
Bij de keuze van het controlegewicht (ofwel ijkgewicht), dien je met een paar zaken rekening te houden:
- Je weegschaal mag nooit nauwkeuriger zijn dan het controlegewicht dat je voor de kalibratie ervan gebruikt;
- De nauwkeurigheid van het controlegewicht moet overeenkomen met de afleesbaarheid [d] van de weegschaal, of moet nauwkeuriger zijn;
- De nominale waarde van het gewicht wordt in de kalibratiemodus “CAL” op de display van de weegschaal aangegeven. Bij keuzemogelijkheid is het hoogst aangegeven gewicht meettechnisch het beste;
- Zodra je het weegbereik en de afleesbaarheid van je weegschaal kent, kun je aan de hand van onderstaande tabel het juiste controlegewicht bepalen:
Nominale waarde | Nauwkeurigheids-grens E1 | Nauwkeurigheids-grens E2 | Nauwkeurigheids-grens F1 | Nauwkeurigheids-grens F2 | Nauwkeurigheids-grens M1 | Nauwkeurigheids-grens M2 | Nauwkeurigheids-grens M3 |
1 mg | ± 0,003 mg | ± 0,006 mg | ± 0,020 mg | ± 0,06 mg | ± 0,20 mg | ||
2 mg | ± 0,003 mg | ± 0,006 mg | ± 0,020 mg | ± 0,06 mg | ± 0,20 mg | ||
5 mg | ± 0,003 mg | ± 0,006 mg | ± 0,020 mg | ± 0,06 mg | ± 0,20 mg | ||
10 mg | ± 0,003 mg | ± 0,008 mg | ± 0,025 mg | ± 0,08 mg | ± 0,25 mg | ||
20 mg | ± 0,003 mg | ± 0,010 mg | ± 0,03 mg | ± 0,10 mg | ± 0,3 mg | ||
50 mg | ± 0,004 mg | ± 0,012 mg | ± 0,04 mg | ± 0,12 mg | ± 0,4 mg | ||
100 mg | ± 0,005 mg | ± 0,016 mg | ± 0,05 mg | ± 0,16 mg | ± 0,5 mg | ± 1,6 mg | |
200 mg | ± 0,006 mg | ± 0,020 mg | ± 0,06 mg | ± 0,20 mg | ± 0,6 mg | ± 2,0 mg | |
500 mg | ± 0,008 mg | ± 0,025 mg | ± 0,08 mg | ± 0,25 mg | ± 0,8 mg | ± 2,5 mg | |
1 g | ± 0,010 mg | ± 0,03 mg | ± 0,10 mg | ± 0,3 mg | ± 1,0 mg | ± 3,0 mg | ± 10 mg |
2 g | ± 0,012 mg | ± 0,04 mg | ± 0,12 mg | ± 0,4 mg | ± 1,2 mg | ± 4,0 mg | ± 12 mg |
5 g | ± 0,016 mg | ± 0,05 mg | ± 0,16 mg | ± 0,5 mg | ± 1,6 mg | ± 5,0 mg | ± 16 mg |
10 g | ± 0,020 mg | ± 0,06 mg | ± 0,20 mg | ± 0,6 mg | ± 2,0 mg | ± 6,0 mg | ± 20 mg |
20 g | ± 0,025 mg | ± 0,08 mg | ± 0,25 mg | ± 0,8 mg | ± 2,5 | ± 8,0 mg | ± 25 mg |
50 g | ± 0,03 mg | ± 0,10 mg | ± 0,3 mg | ± 1,0 mg | ± 3,0 mg | ± 10 mg | ± 30 mg |
100 g | ± 0,05 mg | ± 0,16 mg | ± 0,5 mg | ± 1,6 mg | ± 5,0 mg | ± 16 mg | ± 50 mg |
200 g | ± 0,10 mg | ± 0,3 mg | ± 1,0 mg | ± 3,0 mg | ± 10 mg | ± 30 mg | ± 100 mg |
500 g | ± 0,25 mg | ± 0,8 mg | ± 2,5 mg | ± 8,0 mg | ± 25 mg | ± 80 mg | ± 250 mg |
1 kg | ± 0,5 mg | ± 1,6 mg | ± 5,0 mg | ± 16 mg | ± 50 mg | ± 160 mg | ± 500 mg |
2 kg | ± 1,0 mg | ± 3,0 mg | ± 10 mg | ± 30 mg | ± 100 mg | ± 300 mg | ± 1.000 mg |
5 kg | ± 2,5 mg | ± 8,0 mg | ± 25 mg | ± 80 mg | ± 250 mg | ± 800 mg | ± 2.500 mg |
10 kg | ± 5,0 mg | ± 16 mg | ± 50 mg | ± 160 mg | ± 500 mg | ± 1.600 mg | ± 5.000 mg |
20 kg | ± 10 mg | ± 30 mg | ± 100 mg | ± 300 mg | ± 1.000 mg | ± 3.000 mg | ± 10 g |
50 kg | ± 25 mg | ± 80 mg | ± 250 mg | ± 800 mg | ± 2.500 mg | ± 8.000 mg | ± 25 g |
100 kg | ± 160 mg | ± 500 mg | ± 1.600 mg | ± 5.000 mg | ± 16 g | ± 50 g | |
200 kg | ± 300 mg | ± 1.000 mg | ± 3.000 mg | ± 10 g | ± 30 g | ± 100 g | |
500 kg | ± 800 mg | ± 2.500 mg | ± 8.000 mg | ± 25 g | ± 80 g | ± 250 g | |
1.000 kg | ± 1.600 mg | ± 5.000 mg | ± 16 g | ± 50 g | ± 160 g | ± 500 g | |
2.000 kg | ± 10 g | ± 30 g | ± 100 g | ± 300 g | ± 1.000 g | ||
5.000 kg | ± 25 g | ± 80 g | ± 250 g | ± 800 g | ± 2.500 g |
Voorbeeld: als je weegschaal een weegbereik heeft van 2 kg en een afleesbaarheid [d] van 10 mg, kun je het juiste controlegewicht vinden in klasse F1.
Uitzondering analyseweegschalen (afleesbaarheid d 0,1 mg): aanbevolen worden E1-controlegewichten. Afhankelijk van de vereiste nauwkeurigheid voldoen ook E2-controlegewichten met kalibratiecertificaat DAkks-DKD.

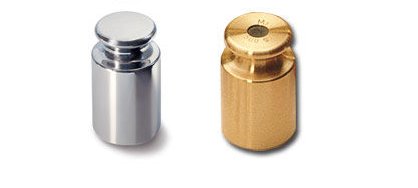

Van messing tot RVS – voor ieder het passende testgewicht
Knopvormig inox gepolijst | Compacte vorm met uitsparing, inox, gepolijst | Knopvormig inox gepolijst | ECO-vorm, inox gepolijst | Knopvormig inox fijngedraaid | Knopvormig messing fijngedraaid | |
OIML R111-conform | Ja | Ja | Ja | Ja | Ja | Ja |
Beschikbare klassen | E1, E2 | E2 | F1 | F1 | F2, M1 | M1, M2, M3 |
Oppervlak | Gepolijst | Gepolijst | Gepolijst | Gepolijst | Fijngedraaid | Fijngedraaid |
Materiaal | Inox | Inox | Inox | Inox | Inox | Messing |
Afstelkamer | Nee | Nee | Ja | Ja, vanaf 50 g | Ja, vanaf 20 g | Ja, vanaf 20 g |
Gewicht aangegeven | Nee | Nee | Ja | Ja | Ja | Ja |
IJking mogelijk | Ja | Ja | Ja | Nee | Ja | Alleen M1 |
Testmiddel voor ijkdoelen | Toegestaan | Toegestaan | Toegestaan | Toegestaan | Toegestaan | Alleen M1 |
Geschikt als testmiddel in QM-systemen (bijv. ISO 9000 ff) | Ja | Ja | Ja | Ja | Ja | Ja |
Voordelen | Hoog-kwalitatief controle-gewicht voor analyse- en preciesie-weegschalen
Hoog veredeld oppervlak Uitstekende grip op de kop |
Gunstig testgewicht voor analyse- en precisie-weegschalen
Hoog veredeld oppervlak |
Optimaal, hoog-kwalitatief testgewicht voor precisie-weegschalen
Geen zichtbare afstelkamer Langdurige stabiliteit Uitstekende grip op de kop |
Gunstig testgewicht voor analyse- en precisie-weegschalen
Hoog veredeld oppervlak Optimale grip op de kop |
Optimaal testgewicht voor handels- en industrie-weegschalen
Uitstekende grip op de kop |
Gunstig testgewicht voor handels- en industrie-weegschalen
Uitstekende grip op de kop |

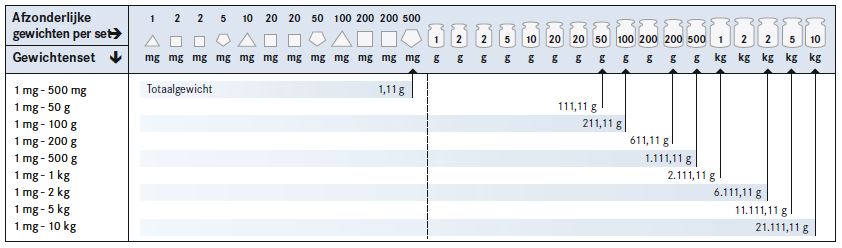

Welke gewichten zitten er in mijn KERN gewichtenset?
Het antwoord op die vraag kun je in onderstaande tabel vinden.
Voorbeeld: koop je een gewichtenset van 1 mg – 500 mg, dan krijg je gewichten van 1, 2, 5, 10, 20, 50, 100, 200 en 500 mg.
Kalibratie van ijkgewichten
De gewichtswaarde van alle gewichten verandert in de loop van de tijd, bijv. als gevolg van slijtage of verontreiniging. Daarom moeten testgewichten overeenkomstig ISO 9001 met vastgelegde tussenpozen gekalibreerd en op nationale standaarden teruggevoerd worden. Neem contact met ons op om een technieker jouw controlegewichten te laten kalibreren. Deze service omvat:
- Kalibratie van gewichten uit de nauwkeurigheidsklassen E2 | F1 tot 50 kg
- Kalibratie van gewichten uit de nauwkeurigheidsklasse F2 tot 100 kg
- Kalibratie van gewichten uit de nauwkeurigheidsklassen M1 | M2 | M3 tot 1.000 kg
- Kalibratie van gewichten uit de nauwkeurigheidsklasse E1 tot 50 kg (indien nodig incl. dichtheidsbepaling)
- Opstellen van een internationaal erkend, geaccrediteerd kalibratiecertificaat DAkkS-DKD
- Volledig terug te voeren op nationale standaarden
- Nauwkeurige vermelding van de meetonzekerheid
- Reiniging van de gewichten, als nodig
- Herstelling van lakschade, als nodig
- Justering van gewichten, als nodig en mogelijk
- Korte kalibratietijden
Op deze pagina vind je meer informatie over ijking en kalibratie.
Accessoires voor ijkgewichten
Het is van groot belang dat je ijkgewichten – zeker die met een klein gewicht – nooit met je blote vingers aanraakt. Één enkele vingerafdruk kan tot 50 µg wegen en kan een enorme invloed hebben op de nauwkeurigheid van het resultaat van de controle of de kalibratie. Tijdens het gebruik van de ijkgewichten dien je daarom handschoenen en pincetten of gewichtgrepen te gebruiken. Door de gewichten ook in het juiste kistje of etui op te slaan, kun je afwijkingen in de gewichtswaarde zo goed mogelijk voorkomen en dus tot preciezere weeg-, kalibratie- en controleresultaten komen.
Om je ijkgewichten juist te bewaren en te behandelen, bieden wij je daarom verschillende accessoires:

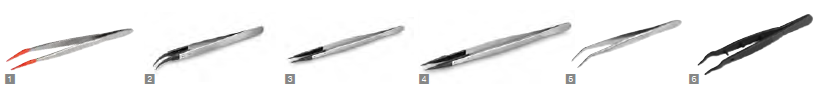

Pincetten, gewichtgrepen, handschoenen, stofpenselen
Voor het veilig oppakken van kleine controlegewichten
Klasse | Voor gewichten | Lengte | Uitvoering | Referentie |
E1 – M3 | 1 mg – 200 g | 105 mm | 1. Inox met punten met siliconencoating | 315-243 |
E1 – M3 | 500 g – 2 kg | 250 mm | 1. Inox met punten met siliconencoating | 315-245 |
E1 – M3 | ≤ 5 g | 130 mm | 2. Inox, gebogen, met plastic coating | 315-246 |
E1 – M3 | ≤ 5 g | 136 mm | 3. Inox, recht, met plastic coating | 315-247 |
E1 – M3 | ≤ 200 g | 225 mm | 4. Inox, recht, met plastic coating, met speciale vorm om verschillende gewichten te kunnen oppakken | 315-248 |
F2 – M3 | 1 mg – 200 g | 100 mm | 5. Inox | 335-240 |
E1 – M3 | 1 mg – 200 g | 100 mm | 6. Kunststof | 315-242 |

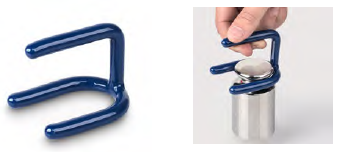

Gewichtshandvat
Klasse | Voor knopvormige gewichten | Referentie |
E1 – M3 | 2 kg | 315-273 |
E1 – M3 | 5 kg | 315-274 |
E1 – M3 | 10 kg | 315-275 |
E1 – M3 | 20 kg | 315-276 |

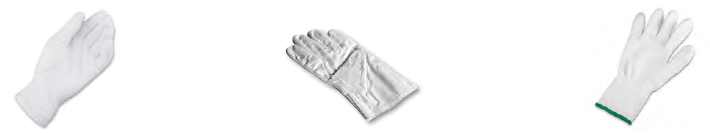

Handschoenen
Katoen. Helpt de controlegewichten bij dagelijks gebruik te beschermen tegen vette vingers, vochtigheid, etc. | Leer/katoen. Helpt de controlegewichten bij dagelijks gebruik te beschermen tegen vette vingers, vochtigheid, etc. | Nylon. Bijzonder elastisch, universele maat, met speciaal gecoate vingertoppen voor een goede grip. Helpt de controlegewichten bij dagelijks gebruik te beschermen tegen vette vingers, vochtigheid, etc. |
Referentie: 317-280 | Referentie: 317-290 | Referentie: 317-281 |
Stofpenseel
Stofpenseel voor het reinigen van de gewichten. | Referentie: 318-270 |

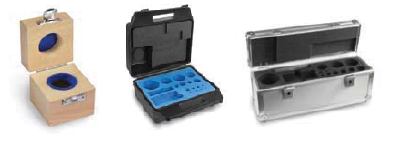

Kisten voor individuele gewichten
Om je ijkgewichten te beschermen tegen beschadigingen tijdens opslag of verplaatsing, raden wij je sterk aan ze in een speciaal daarvoor ontworpen kist te bewaren. Deze kisten kunnen van hout, aluminium, of kunststof zijn. Op deze pagina vind je ons aanbod kisten voor individuele gewichten en gewichtensets

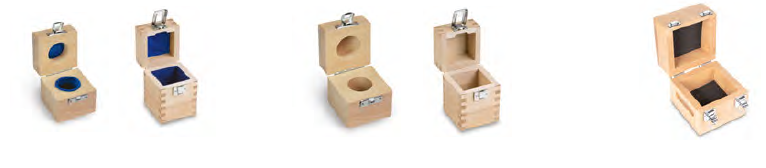

Houten kisten voor afzonderlijke gewichten
Klasse E1 – F1 | Klasse F2 – M3 | Klasse F1 – M1 | |||
Voor gewichten | Referentie | Voor gewichten | Referentie | Voor gewichten | Referentie |
mg | 338-090-200 | mg | 338-090-200 | 10 kg | 337-141-200 |
1 g | 317-010-100 | 1 g | 337-010-200 | 20 kg | 337-151-200 |
2 g | 317-020-100 | 2 g | 337-020-200 | 50 kg | 337-161-200 |
5 g | 317-030-100 | 5 g | 337-030-200 | ||
10 g | 317-040-100 | 10 g | 337-040-200 | ||
20 g | 317-050-100 | 20 g | 337-050-200 | ||
50 g | 317-060-100 | 50 g | 337-060-200 | ||
100 g | 317-070-100 | 100 g | 337-070-200 | ||
200 g | 317-080-100 | 200 g | 337-080-200 | ||
500 g | 317-090-100 | 500 g | 337-090-200 | ||
1 kg | 317-110-100 | 1 kg | 337-110-200 | ||
2 kg | 317-120-100 | 2 kg | 337-120-200 | ||
5 kg | 317-130-100 | 5 kg | 337-130-200 | ||
10 kg | 317-140-100 | 10 kg | 337-140-200 | ||
20 kg | 317-150-100 | 20 kg | 337-150-200 | ||
50 kg | 317-160-100 | 50 kg | 337-160-200 |

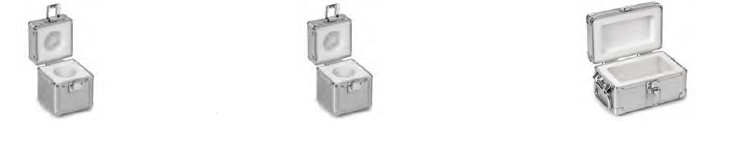

Aluminium kisten voor gewichten
Knopvormige gewichten, Klasse E1 – M3 | Knopvormige gewichten, Klasse E1 – M3 | Klasse F1 – M3 | |||
Voor gewichten | Referentie | Voor gewichten | Referentie | Voor gewichten | Referentie |
mg | 317-009-600 | 10 kg | 317-140-600 | 5 kg | 346-060-600 |
1 g | 317-010-600 | 20 kg | 317-150-600 | 10 kg | 346-070-600 |
2 g | 317-020-600 | 50 kg | 317-160-600 | 20 kg | 346-080-600 |
5 g | 317-030-600 | ||||
10 g | 317-040-600 | ||||
20 g | 317-050-600 | ||||
50 g | 317-060-600 | ||||
100 g | 317-070-600 | ||||
200 g | 317-080-600 | ||||
500 g | 317-090-600 | ||||
1 kg | 317-110-600 | ||||
2 kg | 317-120-600 | ||||
5 kg | 317-130-600 |

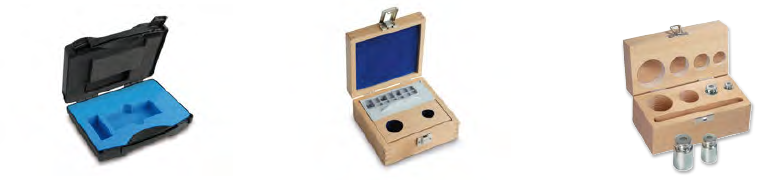

Koffers en etuis voor individuele gewichtensets
Kunststof koffer Klasse E1 – M3 | Houten koffer Klasse E1 – F1 | Houten koffer Klasse F2 – M3 | |||
Voor gewichten | Referentie | Voor gewichten | Referentie | Voor gewichten | Referentie |
≤ 500 g | 313-050-400 | ≤ 200 g | 315-040-100 | ≤ 200 g | 335-040-200 |
≤ 5 kg | 313-080-400 | ≤ 1 kg | 315-060-100 | ≤ 500 g | 335-050-200 |
≤ 2 kg | 315-070-100 | ≤ 1 kg | 335-060-200 | ||
≤ 5 kg | 315-080-100 | ≤ 2 kg | 335-070-200 | ||
≤ 10 kg | 315-090-100 | ≤ 5 kg | 335-080-200 | ||
≤ 10 kg | 335-090-200 |

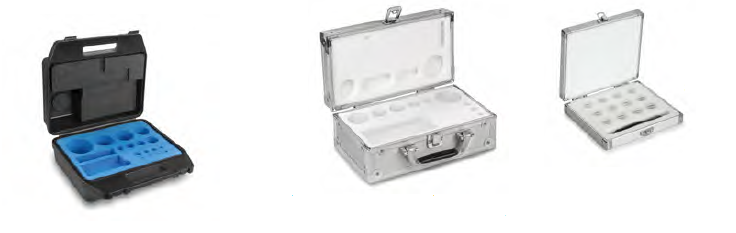

Koffers en etuis voor standaard gewichtensets
Kunststof koffer Klasse E2 – M3 | Aluminium koffer Klasse E1 – M2 | |||
Voor gewichten | Referentie | Voor gewichten | Voor klasse |
Referentie |
≤ 500 g | 313-052-400 | 1 mg – 500 mg | E1 – M1 | 313-010-600 |
≤ 5 kg | 313-082-400 | 1 mg – 50 g | E1 – M1 | 313-020-600 |
1 mg – 100 g | E1 – M1 | 313-030-600 | ||
1 mg – 200 g | E1 – M1 | 313-040-600 | ||
1 mg – 500 g | E1 – M1 | 313-050-600 | ||
1 mg – 1 kg | E1 – M1 | 313-060-600 | ||
1 mg – 2 kg | E1 – M1 | 313-070-600 | ||
1 mg – 5 kg | E1 – M1 | 313-080-600 | ||
1 g – 50 g | E1 – M2 | 314-020-600 | ||
1 g – 100 g | E1 – M2 | 314-030-600 | ||
1 g – 200 g | E1 – M2 | 314-040-600 | ||
1 g – 500 g | E1 – M2 | 314-050-600 |

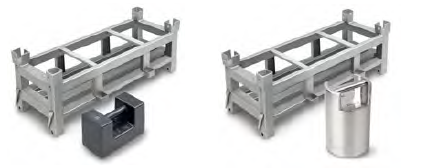

Gewichtsrek voor blokgewichten en andere testgewichten
Individuele gewichtsrekken voor het controleren van hoge capaciteit vloerweegschalen, palletweegschalen, weeg-palletwagens, kraanweegschalen, etc. Dient tegelijkertijd voor het opbergen van de gewichten. Gewichtsrek en gewichten kunnen zo in een stap op de weegschaal worden gezet. Zo bespaar je tijd en geld!
Het gewichtsrek kan in de OIML nauwkeurigheidsklassen M1 worden gekalibreerd.
Gewicht van het rek, Klasse M1 | Tol. +/- g | Mogelijke rechthoekige gewichten, Klasse M1 | Max. totaal gewicht | Referentie |
20 kg | 1,0 g | 5 x 20 kg | 120 kg | 346-022-005 |
40 kg | 1,5 g | 8 x 20 kg | 200 kg | 346-042-008 |
50 kg | 2,5 g | 10 x 20 kg | 250 kg | 346-052-010 |
50 kg | 2,5 g | 4 x 50 kg | 250 kg | 346-055-004 |
50 kg | 2,5 g | 9 x 50 kg | 500 kg | 346-055-009 |
60 kg | 3,0 g | 8 x 50 kg + 2 x 20 kg | 500 kg | 346-065-009 |
Gewicht van het rek, Klasse M1 | Tol. +/- g | Mogelijke test- gewichten, Klasse M1 | Max. totaal gewicht | Referentie |
20 kg | 1,0 g | max. 10 x 10 kg of 5 x 20 kg | 120 kg | 347-022-005 |
40 kg | 2,0 g | max. 16 x 10 kg of 8 x 20 kg | 200 kg | 347-042-008 |
50 kg | 2,5 g | max. 20 x 10 kg of 10 x 20 kg | 250 kg | 347-052-010 |
60 kg | 3,0 g | max. 22 x 20 kg | 500 kg | 347-062-022 |
