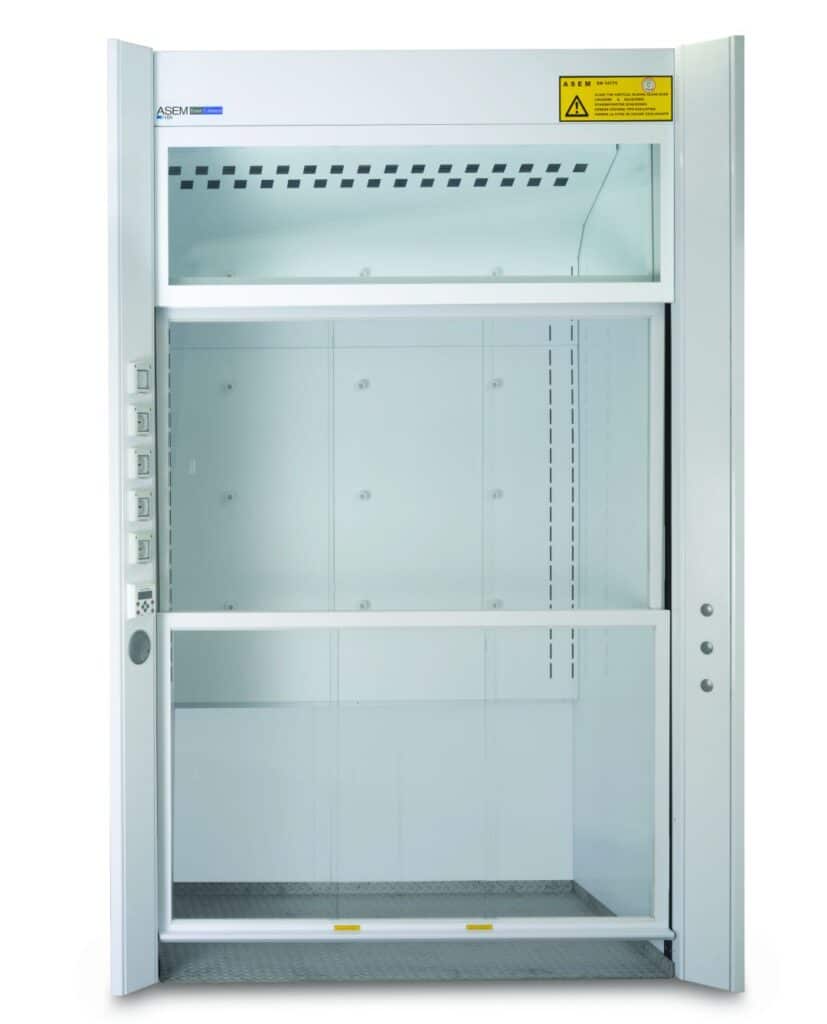

ASEM Walk-in Sorbonne WCPRW187EN
A commander en option : Système de ventilation/extraction | Plan de travail | Meuble sous paillasse | Utilités (Bénitier, arrivée gaz/eau etc..) | Mise en place, installation et mise en service
Walk-in : système sans paillasse pour l’installation de montages ou des équipements volumineux.
Grande capacité intérieure utile avec une hauteur intérieure de 2 330 mm. Disponible pour une installation avec ventilation individuelle ou partagée, intégrant des systèmes VAV optimisés.
Structure intégralement métallique (classe au feu M0).
Tôle d’acier galvanisé d’une épaisseur de 1,2, 1,5 et 2 mm, phosphaté et peint avec des poudres époxy fixées par passage dans un tunnel thermique à 180 °C.
Point d’extraction sur le toit de la sorbonne : collerette ø 250 mm femelle.
Plafond antidéflagrant : ouverture avec un panneau en polycarbonate sur le toit pour laisser passer l’éclairage. Ce panneau sert également de voie d’évacuation privilégiée en cas d’explosion et/ou d’augmentation de la pression à l’intérieur de la sorbonne.
RAK : Vide technique latéraux L150mm.
Déflecteurs latéraux métalliques en tôle d’acier électro-galvanisé de 12/10 mm d’épaisseur, revêtue de peinture époxy, en forme triangulaire favorisant l’entrée d’air dans la sorbonne et évitant la formation de turbulences qui pourraient perturber le flux.
Le panneau amovible sur la partie avant permet l’insertion facile des nouvelles utilités et la maintenance aisée des existantes.
Double aspiration sur le fond de la sorbonne : aide à éliminer les vapeurs lourdes en augmentant la vitesse d’aspiration par l’arrière. Equipé d’ouvertures réparties pour optimiser la ventilation.
Double fond arrière conçu pour pouvoir appliquer des treillis et des supports amovibles.
Double guillotine à ouverture verticale, équipée de 3 vitres coulissantes horizontalement.
Vitre en verre feuilleté Securit d’épaisseur 3 + 3 + PVB conforme aux normes UNI EN12543-1 et EN 12600.
Possibilité de déverrouiller le mécanisme pour procéder à l’entretien et/ou à l’insertion d’instruments de grandes dimensions.
Contrepoids placés derrière la paroi arrière, à l’extérieur de la sorbonne, et soutenus par des câbles en acier inoxydable AISI 316 de 3 mm de diamètre ou par des courroies dentées (dans le cas d’une guillotine motorisée).
Câble se trouvant à l’extérieur du volume d’aspiration et ne sont donc pas en contact avec les vapeurs corrosives susceptibles de se former lors des manipulations à l’intérieur de la sorbonne.
| Construction | M0 |
| Matière | Métal |
| Verre fixe en haut | 1 |
| Nombre de vitres | 6 (3+3) |
| Guillotine | Double |
| Coloris | Blanc RAL9010 |
| Type de sorbonne | Walk-in |
| Dimensions extérieures | 1779 x 1115 x 2500 mm |
| Largeur extérieure | 1779 mm |
| Profondeur extérieure | 1115 mm |
| Hauteur extérieure | 2500 mm |
| Dimensions intérieures | 1505 x 755 x 2330 mm |
| Largeur intérieure | 1505 mm |
| Profondeur intérieure | 755 mm |
| Hauteur intérieure | 2330 mm |
| Poids brut | 360 kg |
| Poids net | 320 kg |
| Nombre de supports de fixation pour barres "Laboméca" | 9 |
| Perte de charge | 50 Pa |
| Hauteur de verrouillage de la guillotine | 450 mm |
| Hauteur de verrouillage ECONOMY de la guillotine | 300 mm |
| Débit d’air à vitesse de 0,5 m/s | 1215 m3/h |
| Volume variable à vitesse de 0,5 m/s | 54 - 1215 m3/h |
| Volume variable avec ECONOMY à vitesse de 0,5 m/s | 54 - 810 m3/h |
| Code douanier | 94032080 |
| Conditionnement | Caisse de transport en bois |
| Colisage | 260 x 57 x 121 cm |
| Largeur packaging | 260 cm |
| Profondeur packaging | 57 cm |
| Hauteur packaging | 121 cm |
| Pays d'origine | Italie |
| Délai | 8 - 10 semaines |
A commander en option : Système de ventilation/extraction | Plan de travail | Meuble sous paillasse | Utilités (Bénitier, arrivée gaz/eau etc..) | Mise en place, installation et mise en service
Walk-in : système sans paillasse pour l’installation de montages ou des équipements volumineux.
Grande capacité intérieure utile avec une hauteur intérieure de 2 330 mm. Disponible pour une installation avec ventilation individuelle ou partagée, intégrant des systèmes VAV optimisés.
Structure intégralement métallique (classe au feu M0).
Tôle d’acier galvanisé d’une épaisseur de 1,2, 1,5 et 2 mm, phosphaté et peint avec des poudres époxy fixées par passage dans un tunnel thermique à 180 °C.
Point d’extraction sur le toit de la sorbonne : collerette ø 250 mm femelle.
Plafond antidéflagrant : ouverture avec un panneau en polycarbonate sur le toit pour laisser passer l’éclairage. Ce panneau sert également de voie d’évacuation privilégiée en cas d’explosion et/ou d’augmentation de la pression à l’intérieur de la sorbonne.
RAK : Vide technique latéraux L150mm.
Déflecteurs latéraux métalliques en tôle d’acier électro-galvanisé de 12/10 mm d’épaisseur, revêtue de peinture époxy, en forme triangulaire favorisant l’entrée d’air dans la sorbonne et évitant la formation de turbulences qui pourraient perturber le flux.
Le panneau amovible sur la partie avant permet l’insertion facile des nouvelles utilités et la maintenance aisée des existantes.
Double aspiration sur le fond de la sorbonne : aide à éliminer les vapeurs lourdes en augmentant la vitesse d’aspiration par l’arrière. Equipé d’ouvertures réparties pour optimiser la ventilation.
Double fond arrière conçu pour pouvoir appliquer des treillis et des supports amovibles.
Double guillotine à ouverture verticale, équipée de 3 vitres coulissantes horizontalement.
Vitre en verre feuilleté Securit d’épaisseur 3 + 3 + PVB conforme aux normes UNI EN12543-1 et EN 12600.
Possibilité de déverrouiller le mécanisme pour procéder à l’entretien et/ou à l’insertion d’instruments de grandes dimensions.
Contrepoids placés derrière la paroi arrière, à l’extérieur de la sorbonne, et soutenus par des câbles en acier inoxydable AISI 316 de 3 mm de diamètre ou par des courroies dentées (dans le cas d’une guillotine motorisée).
Câble se trouvant à l’extérieur du volume d’aspiration et ne sont donc pas en contact avec les vapeurs corrosives susceptibles de se former lors des manipulations à l’intérieur de la sorbonne.
