Er zijn twee basismethoden om de viscositeit te meten:

• Ofwel een voorwerp gaat door een stilstaand materiaal heen,
• Ofwel een materiaal vloeit door een stilstaand voorwerp.

Bij beide methoden leg je de tijd vast die hiervoor nodig is; zo meet je de weerstand tegen stroming.

Als je niets over je monster weet, kan je het best beginnen met de spoel in het midden van het product dat je wilt testen.

Let op de volgende aandachtspunten:

• Het is belangrijk dat je het monster niet schudt of roert voor de meting, omdat dit het monster onder een ongedefinieerde snijkracht zet. Tenzij het monster afzetting of een ander soort scheiding heeft; in dat geval is het nodig om het monster met behulp van consequente methoden en instrumenten te roeren of te schudden.
• Je toepassingsmethode dient ook consistent te zijn, zoals een lepel of een spatel.
• Het gebruik van pipetten of spuiten is alleen van toepassing op oliën, harsen of oplosmiddelen. Voor andere substanties verhoogt dit gebruik de snijkracht alleen maar, waardoor je meetwaarden verminderen en je resultaten een verkeerd beeld zullen schetsen.
• Probeer ervoor te zorgen dat er geen bubbels zijn omdat die niet-Newtoniaans gedrag kunnen veroorzaken en voor foute metingen kunnen zorgen.
• Het volume van je monster dat je gebruikt moet passen bij de meetmethode die je gebruikt. Te veel of te weinig monster kan zorgen voor fouten in je metingen.
• Let goed op de wachttijd. De monstervoorbereiding kan druk uitoefenen op je monsters, waardoor ze een rusttijd nodig hebben. Mogelijk moet de structuur van je monster regenereren nadat je het meetsysteem klaarzet, voordat je nauwkeurige metingen kan uitvoeren.
• Let er ook op dat je het monster niet laat drogen; hierdoor worden je meetwaarden te hoog.

Hoewel het gemakkelijk kan lijken om de viscositeit te analyseren, kan het moeilijk zijn om precieze metingen uit te voeren op je vloeistoffen. Er zijn bepaalde factoren die je dient te kennen en die constant dienen te blijven voor een effectieve meting, waaronder:

• Temperatuur: De temperatuur dient constant te blijven (meestal op 40 °C of 100 °C) en mag niet meer dan 0,02 °C afwijken.
• Glas van de viscositeitsmeter: De nauwkeurigheid hangt verder af van de precieze binnenkant van het buisje. Hierom worden deze buisjes vaak gemaakt van volledig uitgegloeid borosilicaatglas met een lage uitzetting, en worden deze vaak geleverd met de constante van de aan het buisje geassocieerde viscositeitsmeter als correctiefactor.
• Maat van de viscositeitsmeter: Vanwege de vele soorten viscositeit die kunnen worden gemeten, zijn viscositeitsmeters er in verschillende maten. De aanbeveling is dat je viscositeitsmeter minimaal 200 seconden (voor handmatige metingen met een stopwatch) neemt om de testvloeistof van het ene gemarkeerde punt naar het andere te laten gaan om zo menselijke fouten te voorkomen.
• Afspoelen tussen metingen: Een andere cruciale testfactor is hoe goed je de buisjes afspoelt tussen metingen. Over het algemeen dien je ze te reinigen, af te spoelen en af te drogen met verschillende oplosmiddelen zonder resten.

Uiteindelijk kies je de juiste spoel en draaisnelheid door er verschillende uit te proberen. Er zijn echter wel methoden om de mogelijkheden te verminderen voordat je begint te testen. Als een monster altijd met een bepaalde snelheid en spoelcombinatie is getest, is het aan te raden dat jij dat ook doet. Zo zorg je voor nauwkeurige en herhaalbare testresultaten. Het doel is om de spoel te kiezen die voor een draaimomentlezing van tussen de 10% en de 100% zorgt.

Als je de viscositeit van de vloeistof kent
Het maximale viscositeitsbereik van een spoel die op een bepaalde snelheid draait is hetzelfde als 100 x de spoelfactor. Dit is de maximaal meetbare waarde (Engels: Full Scale Range, of FSR) van die spoel-snelheidscombinatie. De minimale viscositeit die je kan meten is 10 x de factor of 1/10 van de FSR. Als je de FSR kent, kan je bepalen of je vloeistof past binnen de capaciteiten van die spoel-snelheidscombinatie.

Daarnaast is het met digitale viscositeitsmeters met AUTO RANGE mogelijk de maximaal meetbare waarde (FSR) automatisch te verkrijgen. Voer een spoelcode en een toerenaantal in en druk op AUTO RANGE. De viscositeitsmeter berekent de maximaal meetbare waarde van de viscositeit voor die spoel-snelheidscombinatie en geeft deze weer op het scherm.

Als je de viscositeit van de vloeistof niet kent
Als de lezing onder de 10% of boven de 100% ligt, dien je een andere snelheid te kiezen om tot een lezing binnen het aanbevolen bereik te komen. Als het aanpassen van de snelheid niet leidt tot een lezing tussen de 10% en de 100%, probeer je een andere spoel. Over het algemeen geldt: als de lezing bij de laagste snelheid boven de 100% ligt, dien je een kleinere spoel te gebruiken. Als de lezing bij de hoogste snelheid onder de 10% ligt, dien je een grotere spoel te gebruiken.

Om een vloeistof bij meerdere snelheden te testen, kies je een spoel die lezingen tussen de 10% en de 100% produceert bij minstens drie verschillende snelheden.

De bediening van een viscositeitsmeter hangt af van de toepassing, het merk en het model dat je gebruikt. Ter illustratie zijn dit de algemene instructies voor de IKA ROTAVISC lo-vi viscositeitsmeter:

• Plaats een bekerglas van vooraf gedefinieerde afmetingen en monstervolume in de juiste positie;
• Selecteer de spoel;
• Zet de geselecteerde spoel in elkaar. Pas op: de motor dient uitgeschakeld te zijn zolang je de spoel vastzet of verwijdert;
• Stel de testsnelheid in. Kies een snelheid die geen wilde mengeffecten veroorzaakt, bijvoorbeeld 10 tpm;
• Begin de test.

Opmerking: dit is slechts een voorbeeld. Raadpleeg voor de precieze bediening van jouw viscositeitsmeter de handleiding van je apparaat.

De M% waarde dient tussen de 10 en de 90% te liggen.

De M%-waarde van 80 is de afwijking van de spoel. Deze wijkt 80% af van zijn bereik.

Als de M% lager is dan 10% kan je ofwel een hogere snelheid, ofwel een spoel met een groter oppervlak gebruiken.

Als de M% hoger is dan 100% kan je ofwel een lagere snelheid, ofwel een spoel met een kleiner oppervlak gebruiken.

De waarde die je meet onder precies dezelfde omstandigheden is de relatieve dynamische viscositeit.

De waarde kan ook verschillen onder andere omstandigheden.

Echter, zolang je dezelfde omstandigheden vergelijkt kan je de resultaten van verschillende batches vergelijken en verschillen ontdekken.

De tijd die nodig is voor een geldige lezing is meestal 4 à 5 volledige omwentelingen van de spoel. Bijvoorbeeld, bij een snelheid van 1 tpm is de benodigde tijd dus 5 minuten.

Een viscositeitsmeter dient een nauwkeurigheid te hebben van 1% binnen de gebruikte FSR. De FSR is simpelweg de maximale viscositeit die kan worden gemeten met elke willekeurige spoel/snelheidscombinatie. De FSR, en daarmee de relatieve nauwkeurigheid van je meting, verschilt per snelheid.

Deze 1% van de FSR hangt samen met de viscositeitswaarde.

De relatieve viscositeit wordt als volgt berekend:

De FSR wordt zo berekend:

Dit wordt ook weergegeven (en berekend) op het apparaat om het je gemakkelijker te maken; zo hoef je niet steeds de waarden van elke spoel op te zoeken.

Onderstaande afbeelding laat zien dat met spoel 4 en een snelheid van 28,2 tpm de nauwkeurigheid (1% van de FSR, en FSR = 226950 mPa*s) +/- 2269 mPa*s is.

Dat is, als je een waarde meet van 150000 +/- 2269 mPa*s.

De elektrochemie kan reacties teweegbrengen die anders niet mogelijk waren geweest. Het is duurzaam en milieuvriendelijk dankzij de minder dure en minder giftige reagentia. Ook draagt het bij aan je veiligheid doordat je gevaarlijke bedieningsprocedures kan vermijden.

De elektrochemie is een tak van de chemie die de wisselwerking tussen elektrische energie en chemische reacties bestudeert. Dit speelt een fundamentele rol in vele domeinen van de wetenschap en de technologie. Hier volgen enkele van de belangrijkste toepassingen:

• Energie: Batterijen, brandstofcellen, elektrolyse om waterstof te produceren
• Corrosie: preventie en bescherming van metalen tegen corrosie
• Galvaniseren: Gebruikt voor de bekleding van metaal en de productie van printplaten
• Sensors: Detectie van gassen en ionen, gebruikt in milieu- en gezondheidstoepassingen
• Chemische synthese: Productie van chemische verbindingen door elektrochemie
• Biomedische toepassingen: medische sensors en apparaten voor zenuwstimulatie
• Milieubescherming: sanering en recycling

Kortom, de elektrochemie is cruciaal voor de energie, de industrie, de gezondheid en het milieu.

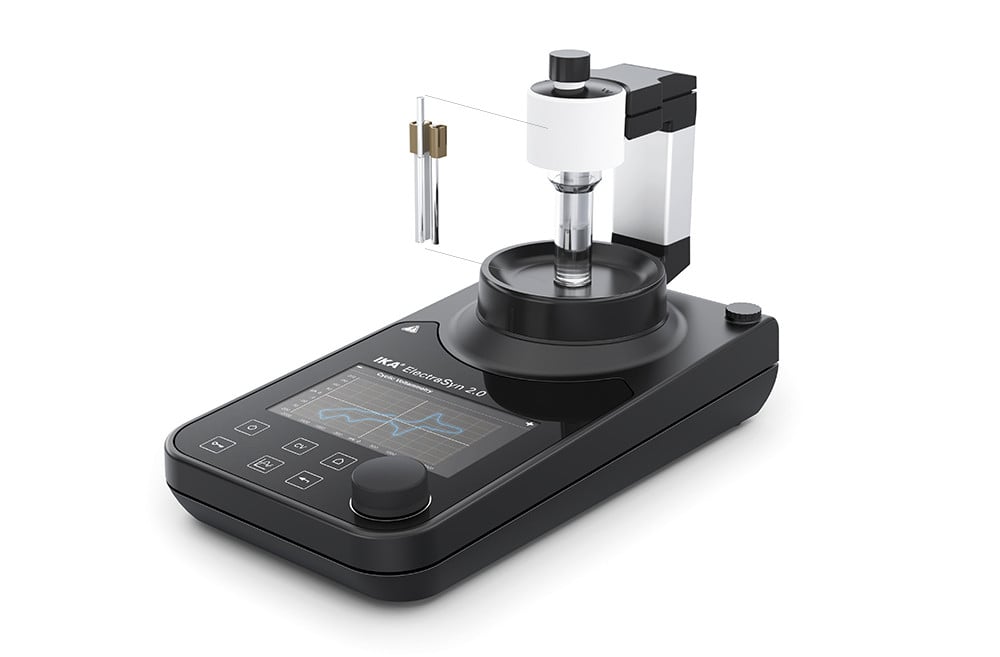

• De ElectraSyn 2.0 is een 3-in-1 apparaat met een “Smart Assist” modus voor beginners
• Hij is voordeliger dan een gebruikelijke opzet en het neemt minder ruimte in beslag – het apparaat is zo plat als een roerplaat
• Experimenten met de ElectraSyn 2.0 zijn zeer eenvoudig in vergelijking met een gebruikelijke opzet, waarvoor tijdrovende verbindingen en bedradingen nodig zijn
• Hij beschikt ook over gestandaardiseerde reactiebuisjes en elektrode-afmetingen, waardoor je verzekerd bent van de reproduceerbaarheid van je reacties
• Over het algemeen is de ElectraSyn 2.0 zeer toegankelijk voor zowel ervaren gebruikers als beginners.

Als de gewenste reactie voor je niet-gesplitste cellen oxidatie is, gebruik je de combinatie van niet-opofferingsanode met kathode, omdat het op het oppervlak hiervan gemakkelijker is om de waterstofevolutiereactie (HER) te observeren dan de reductie (vermindering) van organische verbindingen.

Als de gewenste reactie reductie is, gebruik je beter de opofferingsanode met kathode, omdat het op het oppervlak hiervan gemakkelijker is de reductie van organische verbindingen te observeren dan de waterstofevolutiereactie.

Analox produceert een volledige reeks specifieke reagentia en verbruiksartikelen ter ondersteuning van alle testers. Neem contact met ons op als je twijfelt welk product geschikt is voor jouw toepassing of als je nog vragen hebt.

Alle Analox analysers geven je een geprint resultaat na ongeveer 20 seconden na injectie van het monster, afhankelijk van de test. De wachttijd tussen monsters varieert, maar is meestal ongeveer 1 minuut.

De beste manier om de werking van de analyser te controleren is met behulp van het interne statistiekprogramma van het apparaat. Dit geeft je het gemiddelde, de SD en de CV van een korte reeks monsterinjecties. Een Performance Test Kit is ook beschikbaar met volledige instructies.

De sensor van de zuurstofelektrode in de Analox analysers produceert een zeer kleine elektrische stroom, evenredig aan de waargenomen zuurstofspanning in de reactiekamer. Deze stroom wordt weergegeven als “Electrode Output” en geeft een goede indicatie van de algemene toestand van de elektrode.

Deze melding kan worden weergegeven als de analyser bijna geen reagens meer heeft of als de analyser wordt “gespoeld” met gedestilleerd of gedeïoniseerd water.

De levensduur van het elektrodemembraan kan variëren. Bij normaal gebruik gaat het tussen de 2-4 maanden mee en hangt het niet af van de monsterdoorvoer. Als de output van de elektrode abnormaal hoog is, kan dit een indicatie zijn dat je het membraan moet vervangen.

Je dient de pipetpunt regelmatig te vervangen. Slijtage van de zuiger/tip leidt tot een onnauwkeurige afgifte van het monster en daardoor tot een slechte analytische nauwkeurigheid.

Op voorwaarde dat de temperatuur niet varieert tijdens het gebruik van de analyser is dit geen probleem. We raden je dan echter wel aan vaker periodieke kalibratiecontroles uit te voeren.

De meeste analytische systemen van Analox bieden je een volledige controle over het geïnjecteerde monstervolume, van 3 tot 25 µl. Dit is sterk afhankelijk van de individuele test en het gewenste analytische bereik.

Je kan de Analox RS232 Data Transfer software (bestelcode GMCB-165) gebruiken om gegevens te verzamelen en, indien nodig, te versturen naar een externe database-spreadsheet. Heb je interesse? Neem dan contact met ons op.

Alle handleidingen voor analysers bevatten een complete gids voor het oplossen van problemen. Deze handleidingen zijn altijd beschikbaar om te downloaden vanaf de sectie Registered User Content op de website van Analox.

Plasma, serummonsters en andere waterige oplossingen.

Volbloed kan worden gebruikt, maar alleen bij gebruik van Analox-afnamesystemen: geprecipiteerd (geneutraliseerd) volbloed.

Alcoholoxidase is niet specifiek voor ethanol. Met deze test kan je ook andere soorten alcohol met een laag molecuulgewicht detecteren, bijvoorbeeld methanol.

In de volgende video kan je in detail zien hoe je het papierlint van je Analox printer kan vervangen:

De volgende video geeft je een demonstratie van de kalibratie- en statistiekfunctie op de Analox Series 3 Analyser met behulp van de Performance Test Kit:

In de volgende video kan je zien hoe electrode remembraning werkt met de Analox Series 3 analyser:

Het Van Dale woordenboek definieert een microscoop als een “toestel waarin een sterk vergroot beeld van een voorwerp ontstaat”. Er bestaan verschillende soorten microscopen, die je elk voor andere toepassingen gebruikt:

• Doorlichtmicroscopen: Het licht wordt van onderaf door een transparant monster gestuurd. Zo kan je fijne structuren, zoals cellen, weefsels of micro-organismen, met een hoge vergroting bestuderen.
• Metallurgische microscopen: Gebruiken reflectielicht zodat je ondoorzichtige materialen kan besturen, zoals metalen of coatings. Met deze microscopen kan je oppervlakken, structuren en fouten in detail analyseren.
• Polarisatiemicroscopen: Maken gebruik van gepolariseerd licht om anisotrope materialen zichtbaar te maken. Denk hierbij aan, bijvoorbeeld, kristalstructuren, interne spanningspatronen en andere eigenschappen die in normaal licht onzichtbaar zijn).
• Stereomicroscopen: Geven je een 3D-beeld dankzij twee aparte, onder een hoek geplaatste, optische banen. Stereomicroscopen beschikken over een continue en snelle vergroting, zonder verwisseling van de objectieven. Hierdoor zijn ze zeer praktisch voor toepassingen in de elektronica, het laboratorium of het onderwijs.
• Videomicroscopen: Sturen het beeld direct naar een display of een PC via USB, HDMI of geïntegreerd scherm. Zo kan je eenvoudiger observeren, delen en documenteren.

Refractometers zijn optische meetinstrumenten met een hoge precisie waarmee je de brekingsindex van verschillende media nauwkeurig kan bepalen. Op basis van deze waarde kan je belangrijke parameters berekenen, zoals de concentratie, de dichtheid en het alcohol-, suiker- of zoutgehalte. Of het nu gaat om kwaliteitscontrole in de voedselproductie, laboratoriumanalyse of ambachtelijke toepassingen – met onze refractometers krijg je betrouwbare meetresultaten voor uiteenlopende toepassingen.

Onze refractometers

Afhankelijk van het type, zijn microscopen geschikt voor een breed scala aan toepassingen, waaronder:

• Onderwijs, trainingen en studies
• Diagnostiek in laboratorium, histologie, biologie
• Farmaceutisch onderzoek en kwaliteitscontroles
• Biologische en medicinale laboratoria
• Celkweek en microbiologie
• En nog veel meer…

Je vindt meer informatie over de toepassingen op onze categoriepagina’s voor microscopen.

De brekingsindex is een optische eigenschap van een stof en de daarin opgeloste deeltjes. De brekingsindex van een stof wordt sterk beïnvloed door de temperatuur en de golflengte van het licht dat wordt gebruikt om het te meten. Daarom moeten temperatuurverschillen en golflengte worden geregeld of gecompenseerd. Je voert de brekingsindex-metingen meestal uit bij een referentietemperatuur van 20°C.

De brekingsindex wordt gedefinieerd als de verhouding van de snelheid van het licht in een vacuüm, tot de snelheid van het licht in een stof. Het principe van refractometrie is dat als gevolg van deze eigenschap licht zal ‘buigen’ of van richting zal veranderen wanneer het door een substantie met een verschillende brekingsindex passeert. Dit wordt breking genoemd.

Bij het passeren van een materiaal met een hogere tot lagere brekingsindex, is er een kritische hoek waarbij een binnenkomende lichtstraal niet langer kan breken, maar in plaats daarvan wordt gereflecteerd door het grensvlak tussen de twee stoffen. Dit wordt totale interne reflectie genoemd.

De kritische hoek kan in de refractometrie worden gebruikt om eenvoudig de brekingsindex te berekenen volgens de vergelijking:

sin (Θcritical) = n2/n1

waarin n2 de brekingsindex van het medium met de lagere dichtheid is; n1 is de brekingsindex van het medium met de hogere dichtheid.

Digitale refractometers (en Brix-meters) gebruiken een led om licht door een prisma te laten gaan, in contact met het monster. Een beeldsensor bepaalt de kritische hoek waarbij het licht niet langer door het monster wordt gebroken. Gespecialiseerde algoritmen passen vervolgens de temperatuurcompensatie toe op de meting en zetten de brekingsindex om naar de opgegeven parameter.

In ons assortiment vind je zowel analoge als digitale refractometers, alsook speciale modellen voor specifieke media:

• Analoge handrefractometers: Ideaal voor mobiel gebruik in de landbouw, de voedselinspectie of voor opleidingen. Compact, robuust en eenvoudig te bedienen.
• Digitale refractometers: Voor nauwkeurige metingen met digitaal display en automatische temperatuurcompensatie (ATC). Dankzij hun batterijvoeding zijn deze apparaten flexibel inzetbaar – in het lab, in de productie of in het veld.
• Speciale refractometers: Ontwikkeld voor specifieke toepassingen, zoals urine-analyse, industriële oliën of koelsmeermiddelen.

We bieden je microscopen van het merk KERN met led, halogeen-, HBO-verlichting of zonder verlichting. Het soort verlichting dat je nodig hebt, hangt af van het model en van je toepassing. Reflectieverlichting is ook beschikbaar voor de modellen in de serie OLM. Deze microscopen zijn ontworpen voor solide en reflecterende monsters, zoals metalen oppervlakken.

Als je nog vragen hebt, aarzel dan niet om contact met ons op te nemen; we helpen je graag.

Neem contact met ons op

Je kan onze refractometers van de merken KERN en Hanna Instruments in veel sectoren gebruiken:

• Voedsel- en drankproductie: Voor de meting van suikergehalte (Brix), alcoholpercentage of zoutconcentratie
• Imkerij en honingproductie: Voor de bepaling van het vochtgehalte in honing voor kwaliteitscontrole
• Wijn-, cider- en bierproductie: Voor het toezicht op het gistingsproces en de rijping
• Medisch en veterinair gebruik: Voor de analyse van urine-dichtheid ter ondersteuning van diagnoses
• Landbouw en onderwijs: Voor de inzet in agrarische scholen en beroepsopleidingen
• Juweliers en gemmologie: Voor de bepaling van de brekingsindex voor materiaalonderzoek

Al onze refractometers

Ja, dat kan! Meerdere modellen zijn geschikt voor gebruik met een C-mount camera, die op de trinoculaire tubus wordt geplaatst. Deze digitale camera is speciaal ontworpen voor microscopen, en maakt het mogelijk live beelden te maken, deze te analyseren en ze op te slaan.

We bieden je verschillende soorten digitale camera’s (USB, HDMI of wifi) met inbegrepen software voor het opnemen, meten en archiveren van beelden.

Een refractometer meet de brekingsindex van een monster – oftewel: hoe sterk het licht wordt afgebogen bij het passeren van het medium. Deze waarde verandert afhankelijk van samenstelling en concentratie. Veel modellen hebben een automatische temperatuurcompensatie (ATC) om nauwkeurige resultaten te garanderen.

We bieden je een brede keuze aan professionele accessoires van het merk KERN. Hieronder vallen camera’s, externe verlichtingen, verschillende soorten houders, standaarden, microscoopkoppen…

Voor je videomicroscopen bieden we je ook aangepaste software, zoals KERN OXM en KERN EasyTouch. Met deze software kan je beelden weergeven, metingen uitvoeren, aantekeningen maken, archiveren en exporteren. Ze zijn dus ideaal voor de kwaliteitsgarantie en voor laboratoriumrapportages.

Volg deze stappen:

1. Open de afdekklep en reinig het prisma voorzichtig met een zachte doek
2. Breng enkele druppels van het monster aan op het prisma
3. Sluit de klep voorzichtig zodat de vloeistof zich gelijkmatig verspreidt
4. Houd het apparaat tegen een lichtbron en stel zo nodig scherp
5. Lees de waarde af op de scheidingslijn in het zichtveld
6. Reinig en droog het prisma na de meting

Let op de volgende zaken:

• Schakel het apparaat in (werkt op batterijen, geen netvoeding nodig)
• Reinig het meetoppervlak en plaats het apparaat op een vlakke ondergrond
• Breng enkele druppels van het monster aan
• Start de meting met één druk op de knop
• Het resultaat wordt binnen enkele seconden digitaal weergegeven
• Reinig het meetoppervlak direct na gebruik

Refractometers zijn onderhoudsarm, maar vereisen zorgvuldige behandeling:

• Reiniging van het prisma: gebruik een droge of licht vochtige doek – nooit onder stromend water!
• Opslag: beschermen tegen schokken, sterke temperatuurschommelingen en agressieve dampen
• Kalibratie: veel modellen blijven langdurig stabiel, maar kunnen indien nodig eenvoudig worden gekalibreerd met gedestilleerd water of een referentieoplossing

Al onze refractometers

Een krachtmeter meet in realtime de toegepaste kracht. In combinatie met een testinstallatie beschik je daardoor over een compleet en nauwkeurig systeem dat is aangepast aan jouw benodigdheden.

Dankzij deze functie onthoudt je meter de hoogst behaalde waarde tijdens de test, zelfs als de kracht daarna weer verzwakt. Al onze digitale krachtmeters beschikken over deze functie.

Met een laagdiktemeter kan je nagaan of je verf, verzinking of lak juist is aangebracht en de uniformiteit ervan controleren. Zo garandeer je de kwaliteit en de bescherming van je materialen.

Een infrarode thermometer meet de temperatuur zonder contact. Dit is ideaal voor bewegende delen, voor moeilijk bereikbare zones of in gevaarlijke omgevingen.

Door het draaimoment te meten garandeer je dat assemblages juist vastgedraaid zijn. Zo voorkom je mechanische tekortkomingen, verbeter je de veiligheid en verzeker je dat je aan de normen voldoet.

Je kan ultrasone materiaaldiktemeters gebruiken om de dikte van vaste materialen (metalen, kunststoffen, glas…) te meten zonder deze te beschadigen, zelfs als je het materiaal maar van een kant kan benaderen.

Een krachtmeter is een instrument waarmee je de kracht (drukkracht of trekkracht) tussen twee punten kan meten.

Kies een bereik dat iets boven de verwachte maximale kracht ligt. Zo behoud je de nauwkeurigheid van je krachtmeter en voorkom je vroegtijdige slijtage.

Ja – met een gemotoriseerde testinstallatie + verplaatsingssensor + software kan je kracht / verplaatsing en kracht / tijd curves behalen.

Door te kalibreren zorg je ervoor dat de gemeten waarden van je meetinstrument nauwkeurig en conform de erkende standaard blijven.
