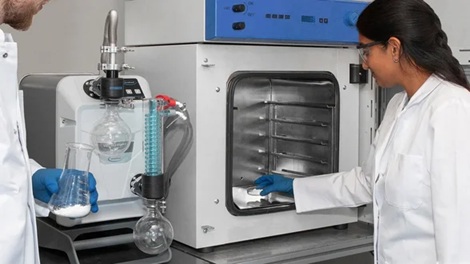

Hoe kies ik een vacuümpomp voor mijn oven?

Criteria voor je keuze voor een vacuümpomp

Je keuze voor een vacuümpomp hangt af van:

• het volume vloeistof dat je wilt verdampen
• de tijd die beschikbaar is voor de handeling
• het gewenste vacuümniveau
• de aard van het oplosmiddel (aceton, ethanol, water, DMF, enz.)
• de vereiste chemische bestendigheid

De pompen van VACUUBRAND bieden je verschillende technologieën (membraanpompen, chemische pompen, systemen met regeling) die geschikt zijn voor je laboratorium. Om de juiste pomp te kiezen, moet je uitgaan van één sleutelelement: de hoeveelheid damp die je dient af te voeren.

Het basisprincipe: PV = nRT

Door de ideale gaswet te gebruiken:

PV = nRT

kan je inschatten hoeveel damp zich vormt tijdens de verdamping van een vloeistof.

Met:

• P: absolute druk (Pa)
• V: hoeveelheid damp (m³)
• n: aantal mol
• R: gasconstante (8,314 J·mol⁻¹·K⁻¹)
• T: temperatuur (K)

Berekening

1. Bereken de massa van de te verdampen vloeistof
2. Zet dit om naar het aantal mol
3. Bepaal het hoeveelheid damp bij de werkdruk
4. Leid daaruit het minimaal vereiste debiet af op basis van de gewenste tijd

Concrete voorbeelden voor je keuze

Voorbeeld 1: Drogen van 100 ml water bij 40°C onder 100 mbar

Massa water

100 ml water ≈ 100 g

Aantal mol

Molaire massa van water = 18 g/mol

n = 100/18 ≈ 5,55 mol

Hoeveelheid damp bij 100 mbar

• P = 100 mbar = 10.000 Pa
• T = 40°C = 313 K

V = nRT

P

V = 5,55 × 8,314 × 313

10000

V ≈ 1,44m3

→ 100 ml water genereert ongeveer 1.440 liter damp bij 100 mbar.

Benodigd debiet

Als je dit in 2 uur wilt verdampen:

1440L/120min ≈ 12L/min

Je hebt dus een pomp nodig die 100 mbar kan handhaven met een werkelijk debiet van ongeveer 12 L/min minimum, rekening houdend met verliezen en het reële debiet bij verlaagde druk.

Onze aanbeveling

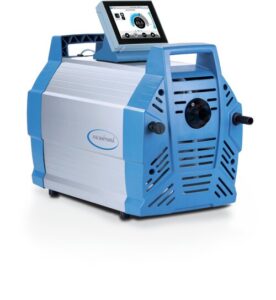

Chemische membraanpomp MD 12C NT Vario Select

Een VARIO-membraanpomp met automatische vacuümregeling, ontworpen voor algemene laboratoriumtoepassingen. Deze pomp biedt je:

• Een hoog pompdebiet (≈ 12 m³/u, dus ≈ 200 L/min bij atmosferische druk – dit debiet is zelfs bruikbaar bij lage druk)
• Een eindvacuüm tot ~1,5 mbar, voldoende voor drogen onder gematigd vacuüm
• Een VACUU·SELECT module die de snelheid regelt volgens de werkdruk

✅ Past goed bij je behoefte om ~100 mbar in 2 uur te bereiken voor ~100 ml water.

✅ Olievrije technologie → minimaliseert contaminatie.

📌 Waarom deze keuze? Het reële debiet bij lage druk is voldoende om ~12 L/min effectief te leveren, en de automatische regeling optimaliseert het proces.

MD 12C NT Vario Select

Voorbeeld 2: Drogen van ~50 ml water → matig vacuüm, klein volume

Stel dat je 50 ml water droogt bij 40 °C in een vacuümoven bij ~100 mbar, dus:

• ~720 L damp die moet worden afgevoerd (op basis van PV = nRT)
• Gewenste droogtijd: 90 min
• Benodigd debiet ≈ 8 L/min ➝ >0,5 m³/u

Onze aanbeveling

Checmisch vacuümsysteem PC 3001 VARIO select

Dit model biedt:

• Maximaal debiet ~2 m³/u (≈ 33 L/min bij verlaagde druk)
• Eindvacuüm ~2 mbar → ruim lager dan het werkvacuüm (~100 mbar)
• Intelligente VACUU·SELECT-regeling om het drogen te optimaliseren en overmatig vacuüm te beperken
• Constructie is chemisch bestendig tegen dampen van lichte oplosmiddelen

✅ Geschikt voor kleine volumes (<100 ml) en korte handelingen.

✅ Stil, compact en onderhoudsarm.

PC 3001 VARIO select

Voorbeeld 3: Drogen van een moeilijk oplosmiddel of een groot droogoppervlak

Stel je nu voor:

• 100 ml oplosmiddel met een hoog kookpunt (bijv. DMSO)
• Je zoekt een dieper vacuüm (~3 mbar) om plotseling koken te vermijden

Onze aanbeveling

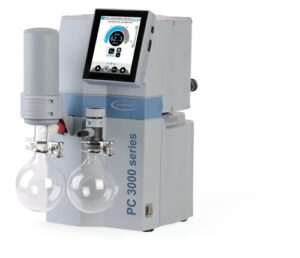

Chemisch vacuümsysteem PC 3003 VARIO select

✅ Het lagere eindvacuüm (~0,6 mbar) en het hogere debiet bij lage druk maken een gecontroleerde verdamping van moeilijke oplosmiddelen mogelijk.

PC 3003 VARIO select

Andere essentiële criteria

Het vereiste eindvacuüm

Hoe lager de druk:

• hoe groter de hoeveelheid damp wordt
• hoe hoger het vereiste debiet wordt
• hoe krachtiger de pomp moet zijn

Een oven op 10 mbar vereist een andere pomp dan een oven op 200 mbar.

De aard van het oplosmiddel

De chemisch bestendige membraanpompen van VACUUBRAND worden vaak aanbevolen voor agressieve oplosmiddelen.

De duur van de handeling

Het benodigde debiet is rechtstreeks evenredig met de gewenste snelheid:

Debiet = Hoeveelheid damp / Tijd

Halveer de tijd → verdubbel het vereiste debiet.

Methode om eenvoudiger te kiezen

1. Bepaal de hoeveelheid vloeistof die je moet verdampen
2. Bereken het aantal mol
3. Pas PV = nRT toe op de werkdruk
4. Bepaal de gewenste tijd
5. Bereken het minimale debiet
6. Voeg een veiligheidsmarge toe (×1,5 tot ×2)
7. Controleer de chemische compatibiliteit

Samenvatting

De keuze van een vacuümpomp voor een oven hangt af van:

• het gewenste vacuüm
• de totale hoeveelheid damp die je af moet voeren
• de droogtijd
• de aard van het oplosmiddel
• de vereiste chemische bestendigheid

De formule PV = nRT maakt het mogelijk je keuze op objectieve wijze te maken en en voorkomt:

• een te kleine pomp (te lange tijd, instabiel vacuüm)
• een te grote pomp (onnodige kosten)
