Distilleren met een rotatieverdamper
Wat is een rotatieverdamper?
Een rotatieverdamper is een instrument dat specifiek is ontworpen voor de verdamping van een oplosmiddel onder vacuüm. De verdamper bestaat uit een verwarmingsbad met een ronddraaiende kolf, waarin je de vloeistof als een dun laagje over de hete wanden van de kolf verspreidt zodat ze gemakkelijk kan verdampen. Je stelt de verdampingssnelheid in door middel van aanpassingen aan de temperatuur in het bad, de grootte van de kolf, de druk van het distillaat en de rotatiesnelheid.
Enkele rotatieverdampers van IKA
Basisopstelling van een distilleerder
| Verdamping | Hier maak je het mengsel dat je door middel van verhitting wilt verdampen. |
| Scheiding / fractionering | Hier vindt de daadwerkelijke scheiding van het oplosmiddel en niet- of minder vluchtige elementen plaats. |
| Condensatie / afkoeling | Oorspronkelijk was dit onderdeel enkel vereist wanneer de distillatie opnieuw gebruikt zou worden. Tegenwoordig dient de condensatie zo compleet mogelijk te zijn vanwege de milieuvriendelijkheid. |
| Opvanging | Hier worden de verschillende condensaten opgevangen. |

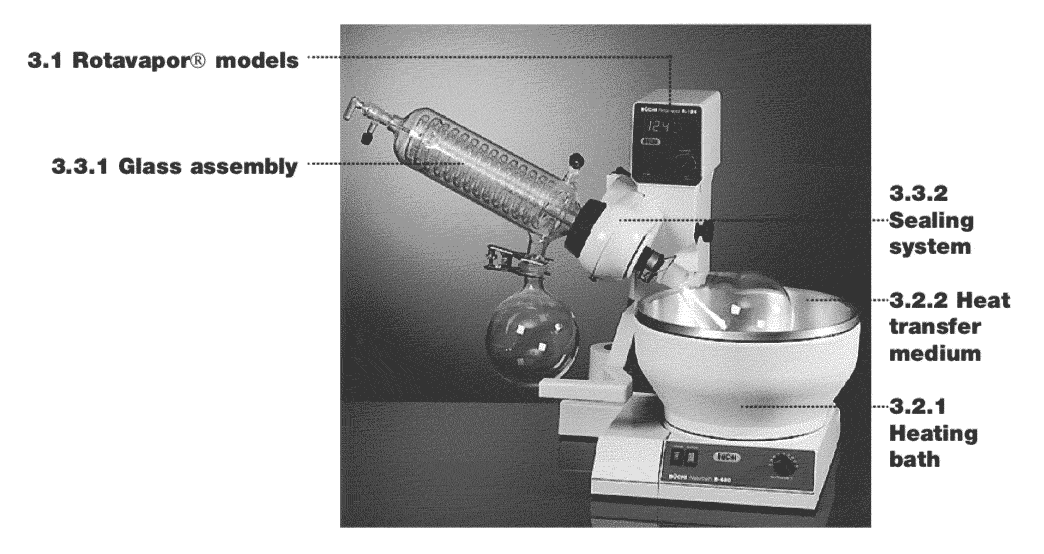

Werking van een rotatieverdamper
| Verdamping | Je verhit het oplosmiddel via het verwarmingsbad. Er vormt zich een dun laagje oplosmiddel op de wanden van de ronddraaiende indampkolf, wat de verdampingssnelheid verhoogt. De rotatie zorgt voor een homogene menging van je monster en voorkomt oververhitting binnen de kolf. |
| Aandrijving | De aandrijving zorgt ervoor dat de indampkolf continu ronddraait om de hierboven genoemde redenen. |
| Condensatie | De damp van het oplosmiddel stroomt op hoge snelheid het condensatiegedeelte (de condensor) van de rotatieverdamper binnen. In deze fase wordt de energie in deze damp overgebracht op het afkoelmedium (meestal water), en condenseert het oplosmiddel. Dit gecondenseerde oplosmiddel stroomt nu door middel van de zwaartekracht de opvangkolf binnen. |
| Opvangkolf | Je gebruikt de opvangkolf om het gecondenseerde oplosmiddel op te vangen. |
| Vacuüm | Je gebruikt het vacuüm om het kookpunt te verlagen en zo de efficiëntie van je distillatieproces te verhogen. |
Voordelen van een rotatieverdamper
In vergelijking met een statisch apparaat
Met een vacuüm-rotatieverdamper kan je snel en eenvoudig distillaties uitvoeren.
De verdampingscapaciteit van een rotatieverdamper ligt ongeveer 4 maal zo hoog als dat van een traditioneel, statisch distillatieapparaat. De hitteoverdracht in zowel het verwarmingsbad als binnen de kolf wordt enorm verbeterd door het ronddraaien van de verdampingskolf. Dankzij de rotatie wordt het actieve oppervlak binnen de kolf fors groter, waardoor de verdamping sneller verloopt. Doordat de vloeistof slechts kort op één deel van wand in de kolf rust, ondergaat ze een minimale belasting gedurende de distillatie: geen oververhitting, geen aanslag… De rotatie zorgt ook voor fors minder schokken en minder schuimvorming.
Toepassingen voor rotatieverdampers
- Distillatie van oplosmiddelen
- Concentratie van oplossingen en suspensies
- Kristallisatie en rekristallisatie
- Synthese en purificatie van fijne chemicaliën
- Soxhlet-extractie
- Droging van poeder en korrels
- Recyclage van oplosmiddelen
Je eigen rotatieverdamper samenstellen
Wil je graag je eigen opstelling op maat die is gemaakt voor jouw proces? IKA heeft een configurator ontwikkeld waarmee je je eigen rotatieverdamper op kan stellen en je offerte kan aanvragen. Je hoeft alleen maar op onderstaande knop te klikken en je keuzes te maken:
Heb je nog vragen of twijfels? Aarzel dan niet en neem contact met ons op!
